Molde de injeção de corpo de pára-choque dianteiro automotivo

O molde de injeção de carroceria de pára-choque dianteiro automotivo é uma peça central do equipamento para peças externas automotivas, usado para produzir componentes de proteção frontal para veículos. Ela evoluiu de peças estampadas de metal para peças plásticas leves. Os moldes SIKAIDA integram recursos avançados de design e fabricação, com rigoroso controle de qualidade em todo o processo de fábrica, garantindo produtos estáveis ​​e duráveis.

Detalhes do produto

1. Estrutura e Função do Produto

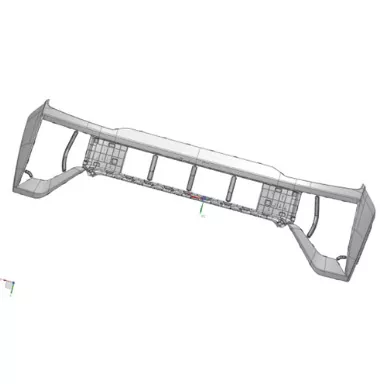

Este molde de injeção de corpo de pára-choque dianteiro automotivo é usado para produzir capas de pára-choque dianteiro. O pára-choque de plástico consiste em um painel externo, material de amortecimento e uma barra transversal de aço. Está disponível em dois tipos de linha de partição: linha de partição externa (linha de partição visível) e linha de partição interna (linha de partição oculta, adequada para veículos de médio a alto padrão). As funções principais incluem proteção contra colisão, instalação de componentes, ventilação, decoração e proteção de pedestres.

2. Aplicação de materiais

O para-choque utiliza sistema PP + EPDM + TD20, tendo PP como material de base, EPDM aumentando a elasticidade e TD20 reforçando a rigidez. Os materiais são leves, resistentes a impactos, resistentes às intempéries, fáceis de processar, econômicos e recicláveis, atendendo aos requisitos de produção e proteção ambiental.

3. Especificações e precisão do produto

As dimensões típicas do molde de injeção de corpo de pára-choque dianteiro automotivo são aproximadamente 2.000 mm × 800 mm × 700 mm, com uma espessura média de parede de 3,0 mm e um peso de 4-5 kg. A precisão dimensional é de ± 0,05 mm, acabamento de superfície Ra≤0,4 μm, folga de montagem de 0,5-1 mm e diferença de altura da linha de partição interna ≤0,05 mm.

Recursos e aplicações do produto

1. Recursos da estrutura do molde

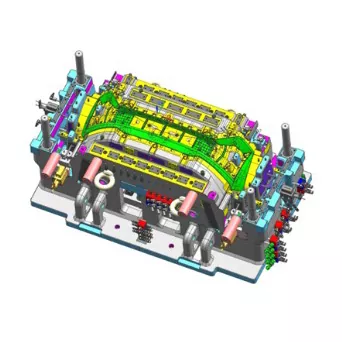

O molde de injeção de corpo de pára-choque dianteiro automotivo adota um design de molde móvel e estacionário integrado. A base do molde é feita de material QT500 e a cavidade/núcleo é feita de aço P20 ou 718. A superfície de partição é otimizada e a linha de partição interna pode ser ocultada. Equipado com um sistema de passagem de câmara quente multiponto, um sistema de resfriamento combinado, um sistema de bloco ejetor e um mecanismo estável de extração do núcleo, ele equilibra desempenho e facilidade de processamento.

2. Vantagens da aplicação

O molde de injeção de corpo de pára-choque dianteiro automotivo está em conformidade com os padrões GB17354-1998, protegendo veículos em colisões de baixa velocidade; é 40% mais leve que os pára-choques metálicos, melhorando a economia de combustível; oferece alta liberdade de design, forte integração funcional, excelente resistência às intempéries e uma longa vida útil.

3. Aplicações Típicas

Amplamente utilizado em diversos veículos de passeio: os carros econômicos priorizam o custo, utilizando linhas divisórias externas e materiais PP+EPDM+T15; carros de médio a alto padrão priorizam a estética, utilizando linhas divisórias internas e materiais PP+EPDM+TD20; os novos veículos energéticos priorizam a redução de peso e recursos inteligentes; SUVs e MPVs priorizam a aerodinâmica e a capacidade off-road.

Processo de Fabricação

1. Projeto de molde

Através da análise da estrutura do produto e da otimização da simulação do fluxo do molde MOLDFLOW, é realizado o projeto detalhado dos mecanismos principais, como linhas de partição, canais e resfriamento, para garantir o projeto científico.

2. Fabricação de moldes

São usados ​​base de molde QT500 e materiais de cavidade/núcleo P20/718H. Usinagem de precisão, tratamento térmico de nitretação e polimento espelhado garantem a qualidade do molde.

3. Moldagem por injeção

Os materiais são secos a 80-100°C por 2-4 horas e depois moldados por injeção de acordo com as especificações (ciclo de moldagem de 10-15 segundos). Após a moldagem, são realizadas a remoção da comporta, inspeção e embalagem, com tratamento de superfície conforme necessário.

4. Controle de qualidade

O controle de qualidade de todo o processo garante que a aparência do produto esteja livre de defeitos, as dimensões estejam em conformidade com os desenhos e o desempenho atenda aos padrões, passando por vários testes de desempenho.

Tendências de Desenvolvimento:

1. Tecnologia de Materiais

Os materiais do molde de injeção do para-choque dianteiro automotivo estão se desenvolvendo em direção a peso leve (materiais compósitos), alto desempenho, respeito ao meio ambiente (reciclável) e inteligência (materiais inteligentes) para apoiar a direção inteligente.

2. Tecnologia de Moldes

A ampla adoção de linhas de partição internas, câmaras quentes multiponto e tecnologias de resfriamento conformal melhoram a automação e a inteligência do molde, encurtando os ciclos e aumentando a eficiência.

3. Tendências da indústria

A procura da indústria está a aumentar, a concentração da indústria está a aumentar, a transformação digital está a aprofundar-se e a tecnologia está a alargar-se a domínios como a robótica.
