Bases de molde de precisão padrão personalizadas de um fabricante profissional na China

SIKAIDAAs bases de molde de precisão padrão são equipamentos de processo fundamentais amplamente utilizados na indústria de fabricação de moldes. Como "esqueleto" do molde, eles são utilizados para fixar e apoiar componentes de moldagem, mecanismos de orientação e sistemas de ejeção. Como fabricante profissional com fábrica própria na China, a SIKAIDA está comprometida em fornecer bases de moldes de precisão padrão econômicas e, como fornecedor confiável, atender às diversas necessidades dos clientes globais.

EssesBases de molde de precisão padrãoadote padrões de tolerância convencionais (tolerância dimensional ± 0,1 ~ 1 mm, planicidade ≤ 0,02 mm / m), combinando vantagens econômicas, versatilidade e entrega rápida. Eles consistem em componentes padronizados, como uma placa de base de molde fixa e uma placa de molde móvel. A seguir está uma classificação detalhada.

Classificação por tipo de molde

1. Bases de moldes de injeção

- Base de molde de duas placas (superfície de separação única): A base de molde de injeção de precisão padrão mais amplamente utilizada da SIKAIDA. Possui estrutura simples, baixo custo e entrega rápida, adequada para a maioria dos produtos moldados por injeção, como conchas de uso diário, peças de eletrodomésticos e brinquedos de plástico. O design de superfície de partição única simplifica o processo de processamento e montagem, melhorando a eficiência da produção.

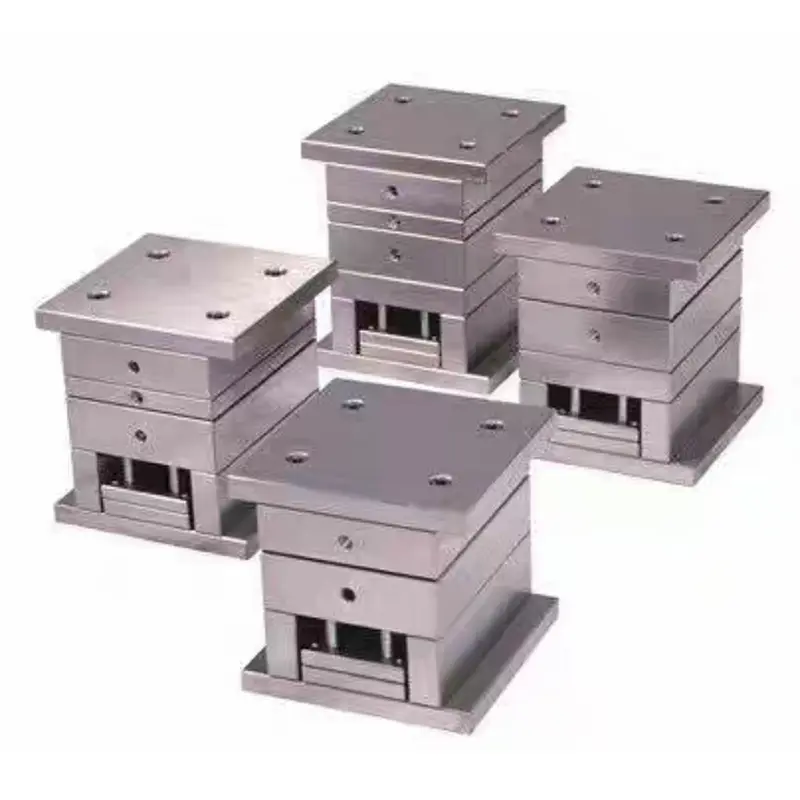

- Conjunto de matrizes de três placas (portão estreito): Comparado a um conjunto de matrizes de duas placas, adiciona uma placa de pressão, resultando em uma estrutura um pouco mais complexa, mas com maior versatilidade. Adequado para pequenas peças de precisão que requerem remoção automática da comporta (como pequenas peças de plástico e necessidades diárias de precisão). A superfície de separação dupla permite a separação automática da comporta e do produto, garantindo a qualidade da superfície do produto.

2. Conjuntos de matrizes de estampagem

- Conjunto de matrizes de estampagem do pilar guia traseiro: Oferece uma ampla superfície de operação para fácil alimentação, adequada para operação manual. Usado principalmente para peças estampadas de pequeno a médio porte, como fixadores, utensílios de cozinha e ferramentas de hardware. É um dos tipos de conjuntos de matrizes de estampagem mais comumente usados ​​na linha de produtos padrão da SIKAIDA.

- Conjunto de matrizes de estampagem do pilar guia central: O mecanismo de guia está localizado em ambos os lados do centro, proporcionando precisão de orientação superior em comparação com o tipo de pilar guia traseiro. Adequado para peças estampadas que exigem alta precisão de orientação (como peças de hardware de precisão e pequenas peças estampadas com dimensões moderadas).

Classificado por Composição Estrutural

As bases de molde de precisão padrão SIKAIDAS empregam um projeto estrutural padronizado, com todos os componentes produzidos em massa. Isso garante uma qualidade estável do produto e, ao mesmo tempo, reduz os custos de produção. A configuração padrão consiste em quatro sistemas principais com funções claramente definidas e forte integração.

1. Série de modelos

Os componentes principais da base do molde, incluindo o painel, o modelo fixo (placa A), o modelo móvel (placa B) e o ferro quadrado (placa C), são todos feitos de aço estrutural de carbono de alta qualidade 45# ou aço de baixa liga. Após o tratamento térmico, a dureza atinge 240 ~ 270HB, proporcionando excelentes propriedades mecânicas abrangentes e usinabilidade. Modelos importantes podem ser feitos de aço pré-endurecido P20, equilibrando desempenho e economia.

2. Sistema de orientação

Inclui principalmente pilares de guia e mangas de guia, empregando orientação deslizante com uma folga de 0,02 ~ 0,04 mm. O pilar guia e os furos da luva guia são usinados com precisão H7, garantindo um movimento flexível e sem emperramento. Isto fornece orientação precisa para abertura e fechamento do molde e é crucial para garantir a precisão básica da base do molde.

3. Sistema de ejeção

Composto por uma haste de reset e pinos/mangas guia de ejeção, esse sistema ejeta o produto moldado da cavidade do molde. O design padronizado garante uma ejeção estável e confiável, evitando deformações e danos ao produto, e se adapta aos requisitos de ejeção de diferentes tipos de produtos.

4. Sistema de Fixação e Posicionamento

Inclui parafusos de alta resistência e pinos de localização para fixar os componentes da base do molde, garantindo estabilidade estrutural geral durante a operação do molde. A seleção padronizada de fixadores e pinos de localização garante boa intercambialidade e facilita futuras manutenções e substituições.

As diversas bases de molde de precisão padrão da SIKAIDA têm limites de aplicação claramente definidos, permitindo que os clientes selecionem modelos adequados com base no tipo de produto, requisitos de precisão e região de mercado. Todas as bases de molde de precisão padrão SIKAIDA têm uma vida útil de molde de 100.000 a 500.000 ciclos, atendendo às necessidades da produção industrial em grande escala e apoiando a produção eficiente para os clientes.

Como fabricante e fornecedor profissional na China, a SIKAIDA não só fornece um amplo estoque de especificações padrão, mas também realiza serviços de personalização não padronizados. Podemos projetar bases de moldes secundárias com base nos desenhos do cliente para atender às necessidades personalizadas de diferentes setores.
