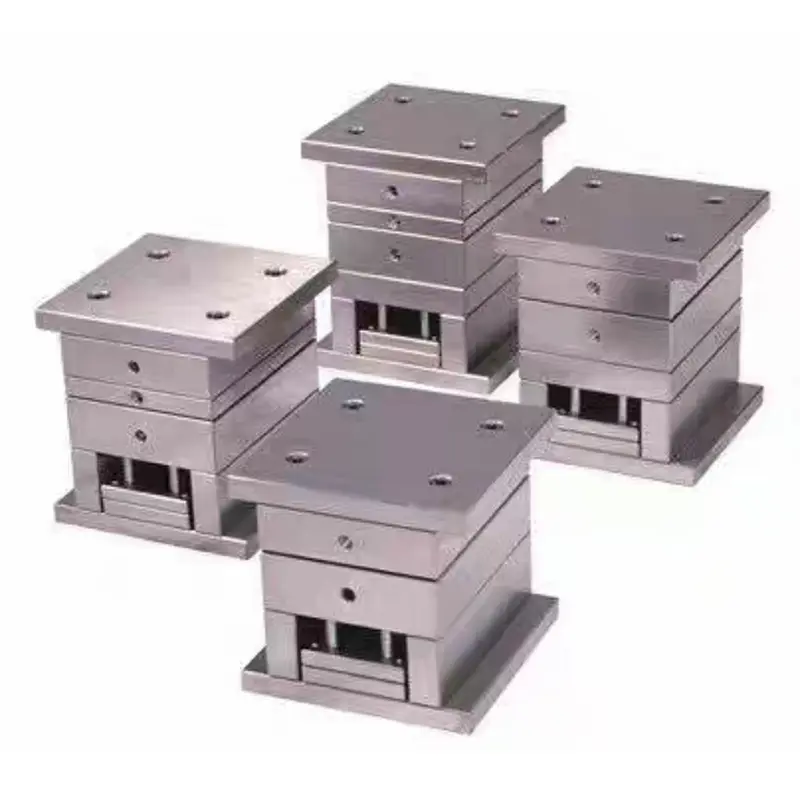

Base de molde de portão pequeno simplificada de precisão padrão

Esta base de molde de porta pequena simplificada de precisão padrão apresenta uma estrutura de três placas com uma porta de ponta, otimizada a partir de bases de molde de porta fina tradicionais. Mecanismos auxiliares redundantes são eliminados, simplificando o projeto e mantendo as funções essenciais. Fabricado em uma fábrica chinesa que integra P&D, produção e controle de qualidade, é um fornecedor confiável na indústria de moldagem de plástico. O produto é adequado para produtos plásticos produzidos em massa com formatos simples e espessura de parede uniforme. Sua alta relação custo-benefício e estabilidade o tornaram popular em vários setores.

Principais recursos

1. Características Estruturais

- Estrutura de três placas: Composta por uma placa fixa, uma placa móvel e uma placa ejetora, com pilares guia e buchas para orientação precisa; injeção de ponto único com porta pontual, caminho de fluxo curto, resíduo mínimo, adequado para produtos pequenos.

- Design Simplificado: Elimina mecanismos auxiliares complexos, resultando em uma estrutura simples e redução de custos e complexidade de fabricação.

- Precisão padrão: Precisão dimensional ± 0,05 mm, rugosidade superficial ≤Ra0,8 μm, atendendo aos requisitos de peças plásticas em geral sem processamento adicional.

2. Design padrão modular: A base de molde simplificada de portão pequeno de precisão padrão adota padrões internacionais como LKM e HASCO, com modelos comuns como 2020 e 2025, permitindo configuração e substituição rápidas; o design modular facilita a manutenção e prolonga a vida útil.

3. Projeto do sistema de resfriamento: Um projeto de circuito de água de resfriamento convencional oferece eficiência moderada e um layout simples, atendendo aos requisitos de resfriamento e ao mesmo tempo facilitando o processamento e a manutenção, reduzindo custos posteriores.

4. Vantagens da porta pontual: Diâmetro da porta pontual 0,5-2mm, marcas mínimas e facilmente removíveis, adequadas para plásticos com boa fluidez como PP e ABS, garantindo a qualidade do produto.

Aplicações

A base de molde simplificada de portão pequeno de precisão padrão é adequada para produção em massa de produtos plásticos, como caixas de pequenos eletrodomésticos e botões eletrônicos. É compatível com produtos de formato simples, espessura de parede uniforme e não possuem requisitos especiais de aparência, atendendo às necessidades de diversos setores.

Vantagens Econômicas

1. Custos controláveis: Bases de moldes de alta precisão economizam de 30% a 50% em custos de material e processamento, aumentando a competitividade do cliente.

2. Tempo de ciclo curto: O ciclo de fabricação de 2 a 4 semanas permite uma resposta rápida do mercado e reduz o tempo de lançamento do produto.

3. Fácil operação: Estrutura clara, montagem e manutenção simples, baixos requisitos de habilidade para operadores, facilitando a produção em larga escala.

Processo de Fabricação

1. Estágio de projeto: Determine a estrutura do molde com base nos parâmetros do produto plástico, selecione uma base de molde padrão adequada e projete a cavidade e o núcleo usando software como UG e Pro/E, levando em consideração os principais fatores do processo.

2. Seleção de materiais

A base de molde simplificada de portão pequeno de precisão padrão usa aço estrutural de carbono, como aço 45. Os pilares guia e as buchas são feitos de aço resistente ao desgaste. A cavidade e o núcleo são feitos de aço para molde pré-endurecido, como P20 (HRC30-35). As peças padrão são provenientes de fabricantes especializados.

3. Fluxo de processamento

- Usinagem Desbaste: Usinagem desbaste da placa do molde e da cavidade, deixando uma margem de 0,5-1mm.

- Usinagem de Acabamento: Usinagem CNC da cavidade, corte a fio de peças complexas e furação e rosqueamento simultâneos.

- Tratamento Térmico: Revenido da cavidade e núcleo até HRC30-35 para melhorar a resistência ao desgaste.

- Tratamento de Superfície: Polimento da cavidade até Ra0,8μm.

4. Montagem e depuração

Monte as peças padrão e cavidade/núcleo, instale-as na máquina de moldagem por injeção para moldagem de teste e ajuste de parâmetros. Ajuste a cavidade com base nos resultados do teste de moldagem e resolva defeitos comuns.

Tendências de Desenvolvimento

1. Padronização e modularização: Melhore a padronização para obter rápida configuração de fabricação e reduzir os ciclos de entrega.

2. Fabricação Inteligente: Combinando tecnologia de automação digital para melhorar a precisão e eficiência do processamento.

3. Resfriamento de alta eficiência: Layout otimizado do canal de água para melhorar a eficiência do resfriamento enquanto controla os custos.

4. Leve e duradouro: Estrutura e materiais otimizados para reduzir peso, melhorar a resistência ao desgaste e prolongar a vida útil.

Perguntas frequentes

Q1: Para quais produtos plásticos a base de molde simplificada de portão pequeno de precisão padrão é adequada?

A1: Adequado para peças plásticas de pequeno a médio porte, como caixas de eletrodomésticos, botões de produtos eletrônicos, recipientes de necessidades diárias, acessórios de papelaria, etc. Particularmente adequado para produtos produzidos em massa com formas relativamente simples, espessura de parede uniforme e baixos requisitos de aparência.

Q2: Qual é a principal diferença entre bases de moldes simplificadas e bases de moldes de alta precisão?

A2: As principais diferenças estão na complexidade da estrutura, no nível de precisão e nos requisitos de qualidade da superfície. As bases de molde simplificadas eliminam mecanismos auxiliares complexos, adotam uma estrutura simples padronizada, controlam a precisão dimensional dentro de ± 0,05 mm e exigem uma rugosidade superficial de Ra0,8 μm ou menos. O custo é normalmente 30%-50% menor do que bases de molde de alta precisão.

Q3: Quais são as vantagens dos portões pontuais?

A3: Os portões pontuais têm um diâmetro pequeno (geralmente 0,5-2 mm), resultando em marcas de portão menores que são fáceis de remover e não afetam a aparência do produto. O processo é mais curto, o que é benéfico para o envase completo de pequenos produtos, e é particularmente adequado para materiais plásticos com boa fluidez como PP, ABS e PS.

Q4: Quanto tempo dura o ciclo de fabricação do molde?

A4: O ciclo de fabricação de uma base de molde de porta pequena simplificada de precisão padrão é normalmente de 2 a 4 semanas. Devido à sua estrutura simples e ao menor número de etapas de processamento, o ciclo de fabricação pode ser reduzido em 30% a 50% em comparação com moldes complexos de alta precisão, permitindo uma resposta rápida às demandas do mercado.

Q5: Como escolher as especificações apropriadas da base do molde?

A5: A escolha das especificações corretas da base do molde requer a consideração de fatores como o tamanho do produto, o modelo da máquina de moldagem por injeção e os requisitos de volume de produção. As especificações comuns incluem modelos como 2020, 2025, 3030 e 4040. Geralmente é adequado que o tamanho do produto esteja dentro de 80% do tamanho da cavidade do molde. Recomenda-se escolher as especificações da base do molde com base nas dimensões externas máximas do produto mais uma tolerância adequada.
