Matrizes de estampagem de vigas de reforço automotivo

As matrizes de estampagem de vigas de reforço automotivo SIKAIDA são matrizes grandes e de alta precisão usadas para estampar vigas de reforço de chapas metálicas. Como produto principal, seu design e fabricação atendem aos requisitos de segurança e leveza automotiva, integrando tecnologias de ponta de vários campos. Nossa fábrica está equipada com equipamentos avançados e uma equipe profissional para garantir que as matrizes atendam aos padrões internacionais e produzam peças de alto desempenho de maneira estável.

Detalhes do produto

1. Aplicação de material de alta resistência

As vigas de reforço geralmente utilizam materiais leves, como aço de alta resistência e ligas de alumínio. As matrizes de estampagem de vigas de reforço automotivo SIKAIDA são projetadas para se adaptarem totalmente às propriedades do material, otimizando parâmetros estruturais e de processo para garantir precisão dimensional e propriedades mecânicas das peças estampadas.

2. Projeto complexo de superfície e sistema de nervuras

A estrutura da viga reforçada é complexa. SIKAIDA utiliza design científico de superfície para controlar com precisão o fluxo de material, evitando defeitos como enrugamentos e rachaduras, garantindo a estabilidade da estrutura da viga reforçada.

3. Controle de formação de precisão

As peças de estampagem de viga reforçada requerem precisão dimensional de ± 0,05 mm e excelente qualidade de superfície. Os moldes SIKAIDA são equipados com mecanismos de orientação, corte e desmoldagem de alta precisão para garantir a consistência do produto e atender aos rigorosos requisitos de qualidade.

4. Design integrado de múltiplas estações

A SIKAIDA emprega designs de matrizes progressivas ou contínuas de múltiplas estações, integrando vários processos para melhorar significativamente a eficiência da produção e a consistência do produto, reduzindo os custos de produção do cliente.

5. Sistema avançado de lubrificação e descarga

Enfrentando os desafios da formação de aço de alta resistência, as matrizes de estampagem de vigas de reforço automotivo SIKAIDA são equipadas com lubrificação automática e sistema de descarga otimizado, reduzindo o atrito, evitando bloqueios e melhorando a eficiência da produção e a vida útil do molde.

Recursos e aplicações do produto

1. Reforço da estrutura da carroceria: Usado em áreas-chave, como vigas anticolisão de portas e pilares A/B/C para melhorar a rigidez torcional e a segurança contra colisões.

2. Solução leve: atinge uma redução de peso de 15-25% nas peças por meio de design otimizado e materiais leves, equilibrando requisitos de resistência e leveza.

3. Reforço do sistema do chassi: Usado nos principais componentes do chassi, como o chassi auxiliar, para melhorar a estabilidade e durabilidade do manuseio do veículo.

Introdução ao processo de fabricação

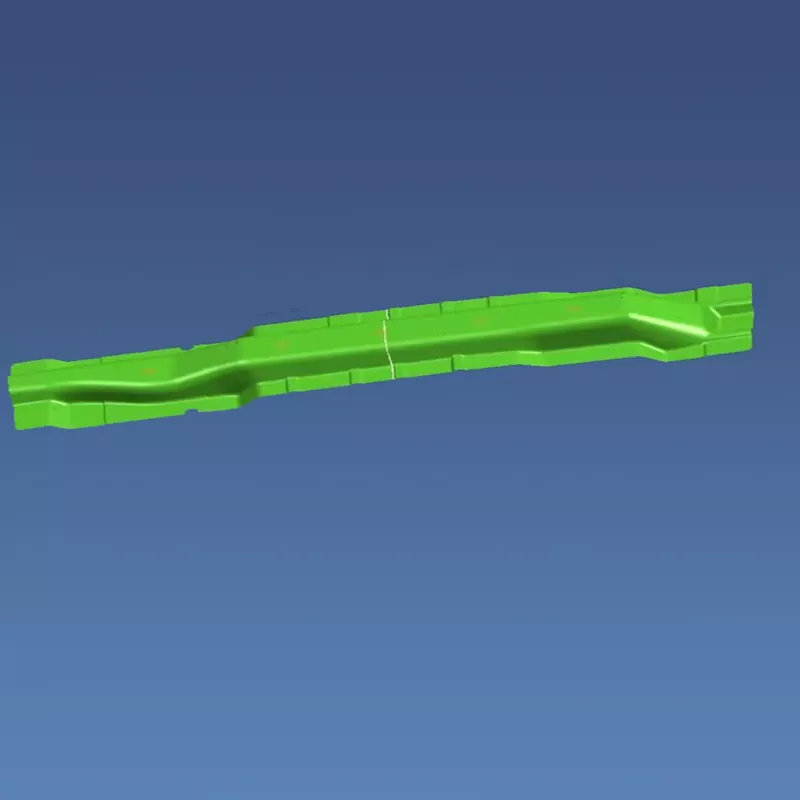

1. Análise CAE e Design de Processo

A SIKAIDA utiliza software profissional para análise de conformabilidade para otimizar processos e estruturas de moldes antecipadamente, evitar possíveis problemas, encurtar o ciclo de P&D e reduzir custos.

2. Projeto de molde

A equipe de P&D utiliza software profissional para projetos 3D completos, concentrando-se em aspectos-chave, como folga do punção e da matriz e projeto do suporte da peça bruta, para garantir estabilidade e confiabilidade do molde a longo prazo.

3. Seleção de materiais

- Base do molde: Aço estrutural de carbono de alta qualidade, como aço 45 e P20 para garantir rigidez geral.

- Peças de trabalho: Aço Cr12MoV ou metal duro, melhorando a resistência ao desgaste e a vida útil.

- Componentes da guia: Aço para rolamento GCr15, garantindo precisão na guia.

- Componentes elásticos: aço mola 60Si2MnA, garantindo prensagem e desmoldagem estáveis ​​do material.

4. Usinagem de Precisão

Usinagem Desbaste: Desbaste com equipamento de grande porte, deixando uma margem de 0,2-0,5mm para usinagem de acabamento.

Usinagem de acabamento: Usando CNC de alta velocidade, corte de fio, EDM, etc., garantindo precisão de superfície de ± 0,01 mm e otimizando o acabamento superficial.

Tratamento de superfície: Usando nitretação, revestimento, etc., melhorando a dureza do molde e a resistência ao desgaste, proporcionando prevenção contra ferrugem e prolongando a vida útil.

5. Montagem e depuração (molde de teste T0)

Pessoal profissional monta o molde e conduz um molde de teste T0, ajustando repetidamente os parâmetros do processo, modificando e otimizando o molde até que as peças atendam aos requisitos do desenho.

Tendências de Desenvolvimento

1. Tecnologia de formação de aço de ultra-alta resistência

Com a crescente demanda por redução de peso, a SIKAIDA desenvolveu tecnologia de molde adaptada para aços de ultra-alta resistência com resistências superiores a 1500MPa, empregando processos avançados como conformação a quente para aumentar a segurança e o suporte leve.

2. Monitoramento Inteligente e Digital

A SIKAIDA integra tecnologia inteligente na fabricação de matrizes de estampagem de feixe de reforço automotivo, incorporando sensores para monitoramento em tempo real e combinando tecnologia de gêmeo digital para alcançar auto-otimização de parâmetros e depuração virtual, melhorando a eficiência de P&D.

3. Tecnologia de formação de múltiplos materiais

Para novas estruturas, como compósitos de aço-alumínio, a SIKAIDA desenvolveu moldes e processos especializados para obter a formação integrada de vários materiais, reduzindo ainda mais o peso.

4. Aplicações de tecnologia de fabricação aditiva

A SIKAIDA aplica tecnologia de impressão 3D para fabricar estruturas de moldes complexas, encurtando os ciclos de fabricação, melhorando o desempenho e a vida útil do molde e aumentando a competitividade do cliente.

Perguntas frequentes

Q1: Quais materiais são normalmente usados ​​em matrizes de estampagem de vigas de reforço automotivo?

A1: A base do molde geralmente usa aço estrutural de carbono de alta qualidade, como aço 45 e P20. As peças de trabalho (punção e matriz) geralmente usam aço com alto teor de carbono e alto cromo (como Cr12MoV), aço rápido ou metal duro. Os componentes da guia usam aço para rolamento com alto teor de carbono e cromo (como GCr15) e os componentes elásticos usam aço para mola de alta qualidade (como 60Si2MnA). Diferentes materiais e processos de tratamento térmico podem ser selecionados de acordo com o volume de produção e os requisitos de uso.

Q2: Quanto tempo dura o ciclo de produção de matrizes de estampagem de vigas de reforço automotivo?

A2: O ciclo de produção de matrizes de estampagem de vigas de reforço automotivas é normalmente de 8 a 15 meses, dependendo de fatores como complexidade da peça, conformabilidade do material, requisitos técnicos e capacidade de produção. Matrizes progressivas complexas de múltiplas estações ou matrizes que utilizam novos materiais e processos terão um ciclo de desenvolvimento mais longo. Seu desenvolvimento envolve vários estágios, incluindo projeto, análise CAE, usinagem de precisão, tratamento térmico, montagem e depuração, exigindo rigoroso controle de qualidade e repetidas tentativas de otimização de moldagem para garantir o desempenho do molde e a qualidade do produto.
