Dados de estampagem do conjunto interno do painel lateral automotivo

As matrizes de estampagem do conjunto interno do painel lateral automotivo SIKAIDA são sistemas de matriz grandes e de alta precisão usados ​​​​para estampar painéis internos do painel lateral em chapa metálica. Eles são matrizes centrais na produção de carrocerias brancas e são amplamente utilizados na fabricação de automóveis de passageiros e veículos comerciais. Este produto integra vários processos de estampagem para obter a moldagem de uma peça do painel interno do painel lateral, garantindo eficiência e consistência da produção. Nossa fábrica na China, com equipamentos avançados e uma equipe profissional, garante uma produção de matrizes estável e de alta qualidade.

Recursos detalhados do produto

1. Estrutura Grande e Complexa

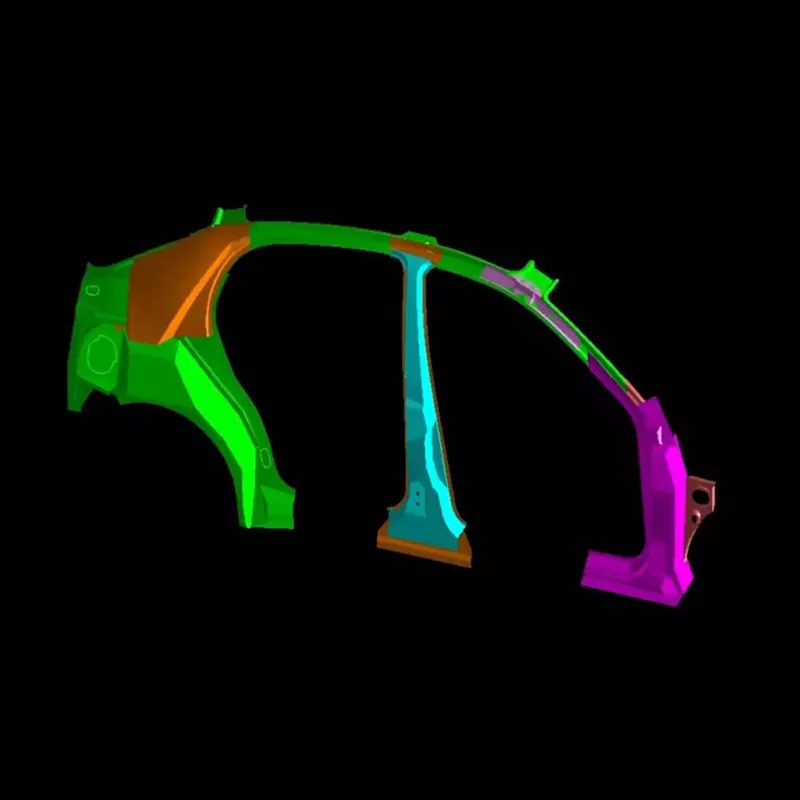

O painel interno do painel lateral é grande (mais de 800 mm de comprimento e mais de 600 mm de largura) e tem um formato complexo, exigindo a formação de múltiplos recursos. As matrizes de estampagem do conjunto interno do painel lateral automotivo SIKAIDA apresentam alta precisão de superfície, múltiplas superfícies de forma livre e um design estrutural racional, resolvendo o problema de distribuição desigual de força durante a estampagem de chapas metálicas grandes.

2. Requisitos de alta precisão e alta qualidade

Como componente externo, o painel interno do painel lateral deve estar livre de arranhões, rugas e outros defeitos. SIKAIDA controla rigorosamente a precisão do molde, alcançando uma rugosidade superficial de Ra0,4μm ou superior, atendendo aos requisitos de produção de alta qualidade.

3. Integração multiprocessos

As matrizes de estampagem do conjunto interno do painel lateral automotivo adotam um design integrado de múltiplas estações, permitindo a conclusão de vários processos, como estampagem profunda e corte em uma operação, melhorando a eficiência. Funções de transporte automatizado e inspeção on-line podem ser adicionadas conforme necessário para alcançar uma produção inteligente.

4. Sistema de orientação e balanceamento de precisão

Equipado com sistema de orientação, balanceamento e pressão de precisão, garante distribuição uniforme de força durante a estampagem de chapas, evitando defeitos do produto e melhorando o rendimento.

5. Projeto Estrutural Especial

Utilizando uma matriz segmentada e uma estrutura de troca rápida, é compatível com novos materiais, como aço de alta resistência e ligas de alumínio, resolvendo desafios de conformação e ampliando sua gama de aplicações.

Principais recursos do produto

1. Alta rigidez: A utilização de materiais de alta resistência garante estabilidade em estampagem de alta tonelagem e prolonga a vida útil.

2. Orientação de precisão: Um poste guia de alta precisão e um sistema de manga guia garantem o posicionamento da estampagem e a precisão do produto.

3. Monitoramento Inteligente: Sensores integrados permitem monitoramento em tempo real e manutenção preditiva.

4. Troca rápida da matriz: O design modular reduz o tempo de troca da matriz e se adapta à produção de várias variedades.

Cenários de aplicação

As matrizes de estampagem de montagem interna do painel lateral automotivo são usadas principalmente na fabricação de carrocerias de automóveis de passageiros e veículos comerciais, servindo como moldes centrais para carrocerias em branco, e são reconhecidas por clientes nacionais e internacionais. Como fornecedor profissional, a SICAIDA pode fornecer soluções customizadas para atender às necessidades dos diferentes modelos de veículos.

Processo de Fabricação

1. Análise de Produto e Design de Processo

Utilizando software profissional para análise de conformabilidade e projeto de processos, ele antecipa e resolve possíveis problemas.

2. Projeto de molde

Utilizando software de design 3D completo, como UG e CATIA, detalhes meticulosos são refinados para garantir precisão e racionalidade do molde.

3. Seleção de materiais

A estrutura do molde das matrizes de estampagem do conjunto interno do painel lateral automotivo é feita de ferro fundido de alta resistência ou placas de aço soldadas. Os principais componentes usam aço para ferramentas de alta resistência ao desgaste e à compressão para garantir a qualidade do molde.

4. Usinagem de Precisão

Usinagem áspera, usinagem fina, usinagem especial e polimento manual garantem a precisão do molde e a qualidade da aparência.

5. Montagem e depuração (moldagem de teste T0)

Após a montagem, o molde é testado na máquina e os parâmetros do processo são ajustados e otimizados até que a amostra seja qualificada.

Tendências de Desenvolvimento:

1. Moldagem Integrada Ultra Grande: Adaptando-se à tendência de painéis internos de painel lateral integrado, um único conjunto de molde pode pesar mais de 200 toneladas.

2. Adaptação a novas aplicações de materiais: O design otimizado e a seleção de materiais adaptam-se às características de moldagem de novos materiais para atender aos requisitos de leveza e alta resistência dos automóveis.

3. Fabricação e digitalização inteligentes: Sensores integrados permitem monitoramento em tempo real, combinados com tecnologia de gêmeo digital, encurtando o ciclo de desenvolvimento e reduzindo custos.

4. Aplicações de Manufatura Aditiva (Impressão 3D)

As matrizes de estampagem de montagem interna do painel lateral automotivo utilizam tecnologia de impressão 3D para criar estruturas complexas, melhorando a eficiência de fabricação e a qualidade do produto.

Perguntas frequentes

Q1: Quais materiais são normalmente usados ​​em matrizes de estampagem de montagem interna do painel lateral automotivo?

A1: A base do molde geralmente usa ferro fundido de alta resistência (como HT300, ferro dúctil) ou estruturas de placa de aço soldada. Os principais componentes, como cavidades e núcleos, usam aço para ferramentas com alto teor de carbono e alto cromo (como Cr12MoV, DC53, etc.), oferecendo alta resistência ao desgaste e alta resistência à compressão.

Q2: Quanto tempo dura o ciclo de produção de matrizes de estampagem de montagem interna do painel lateral automotivo?

A2: As matrizes de estampagem do conjunto interno do painel lateral automotivo são o culminar de tecnologia, experiência e habilidade. Eles integram projeto mecânico, ciência de materiais, mecânica de plasticidade e fabricação de precisão. O seu ciclo de desenvolvimento é longo (normalmente de 8 a 15 meses) e dispendioso (alcançando milhões a dezenas de milhões de RMB), tornando-os uma referência chave para medir a força abrangente de uma empresa de moldes. À medida que as carrocerias dos automóveis se desenvolvem em direção a designs leves, de alta resistência e inteligentes, os requisitos técnicos para seus moldes continuarão a aumentar.
