Matrizes de estampagem do conjunto do compartimento do motor automotivo

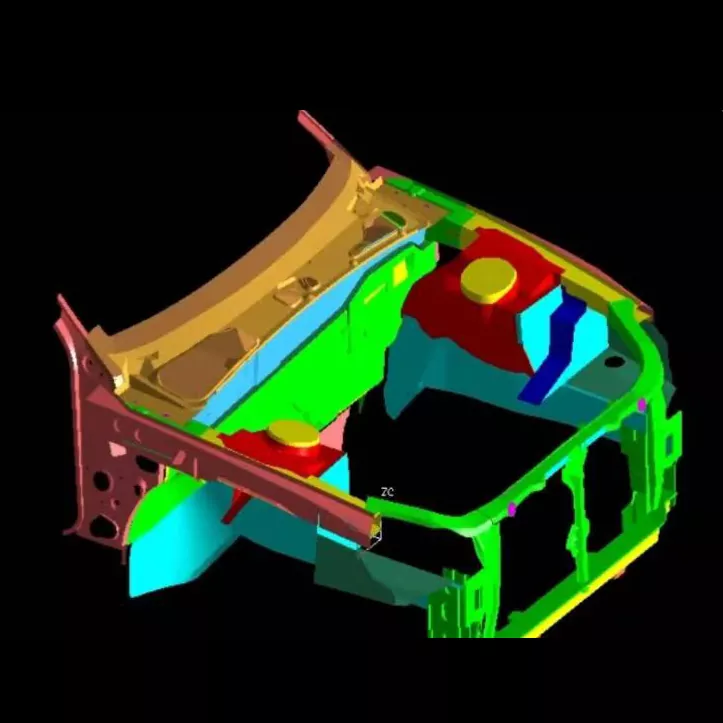

O conjunto do compartimento do motor automotivo é um componente central de suporte de carga do trem de força automotivo, e o nível de fabricação de suas matrizes de estampagem representa o mais alto nível de tecnologia de matrizes de estampagem automotiva. As matrizes de estampagem do conjunto do compartimento do motor automotivo SIKAIDA não são uma matriz única, mas um sistema de matriz completo usado para estampar chapas metálicas na estrutura principal e nos painéis da carroceria do compartimento do motor. Esses componentes são então montados em um compartimento completo do motor por meio de soldagem ou aparafusamento.

Principais recursos do produto

1. Tamanho Grande e Estrutura Complexa

As matrizes de estampagem do conjunto do compartimento do motor automotivo são grandes (normalmente mais longas que 1,2 metros e mais largas que 0,8 metros), com estruturas de cavidade complexas. Eles exigem a formação de furos de montagem, reforço de nervuras e bordas dobradas, integrando múltiplas estações de trabalho, incluindo estampagem profunda, conformação, corte e puncionamento.

2. Ultra-alta precisão e alta resistência

Como componentes críticos de suporte de carga de segurança em automóveis, a precisão dimensional das peças estampadas é controlada dentro de ±0,05 mm, sem defeitos superficiais, como rachaduras ou rugas. O aço da matriz de alta qualidade e os processos de tratamento térmico de precisão garantem alta resistência, alta dureza e alta resistência ao desgaste das matrizes.

3. Integração multiprocessos

Integração de vários processos, como estampagem profunda, corte, puncionamento, flangeamento e modelagem, usando estruturas de matrizes progressivas ou contínuas, apoiando a produção em massa automatizada.

4. Sistema de orientação e descarga de precisão

Mecanismos de orientação, descarga e ejeção de precisão são projetados para cortes inferiores complexos e ângulos negativos em peças estampadas, garantindo fluxo uniforme de material e reduzindo defeitos de conformação.

5. Controle de temperatura e lubrificação

Alguns modelos são equipados com um sistema de controle de temperatura de aquecimento/resfriamento e um sistema de lubrificação de alta eficiência para reduzir o atrito, prolongar a vida útil da matriz e garantir a qualidade de estampagem de materiais de alta qualidade.

Áreas de aplicação

1. Fabricação de veículos de passageiros

Produz componentes estruturais principais da carroceria, como anteparas dianteiras, pára-lamas, firewalls e painéis internos e externos do capô do motor, fornecendo suporte estrutural e proteção.

2. Novos Veículos Energéticos

As matrizes de estampagem de montagem de compartimento de motor automotivo são adaptadas aos requisitos de ajuste de layout de compartimentos de motor de veículos de nova energia, otimizadas para materiais leves, como ligas de alumínio e aço de alta resistência, atendendo a requisitos de maior precisão.

3. Fabricação de veículos comerciais

Adaptado aos requisitos maiores e mais complexos do compartimento do motor de veículos comerciais, como caminhões e ônibus, capaz de lidar com conformação pesada de chapas metálicas ultragrandes.

Processo de Fabricação

1. Análise de Produto e Design de Processo

Usa software CAE, como AutoForm e Dynaform, para análise de conformabilidade de estampagem, previsão e resolução de problemas como rachaduras e enrugamentos e otimização de parâmetros de processo.

2. Projeto de molde

As matrizes de estampagem de montagem de compartimento de motor automotivo são projetadas totalmente em 3D usando softwares como UG, CATIA e AutoCAD, refinando cada componente para equilibrar resistência, rigidez, vida útil e eficiência de produção.

3. Seleção de materiais

Material base: aço estrutural de carbono 45#, 50#

- Peças de trabalho: Cr12MoV, Cr12 e outros aços ferramenta; para produção em massa, podem ser usados ​​​​carboneto cimentado com ligação de aço ou materiais de metalurgia do pó.

4. Usinagem de Precisão

- Usinagem Desbaste: Remoção do excesso de material utilizando uma grande fresadora tipo pórtico ou centro de usinagem.

- Usinagem de Acabamento: Centro de usinagem CNC de alta precisão, EDM de fio lento.

- Usinagem Especial: Usinagem por descarga elétrica de superfícies complexas, polimento até Ra≤0,4μm.

- Tratamento Térmico: Têmpera, revenido, nitretação, etc., para melhorar a dureza e a resistência ao desgaste.

5. Montagem e molde de teste T0

Após a montagem, o molde é instalado no equipamento de estampagem para moldagem experimental, ajustando parâmetros como pressão e curso até que a peça estampada atenda às normas.

Tendências de Desenvolvimento

1. Moldagem integrada ultragrande: Adaptável a equipamentos de estampagem de 2.000 toneladas ou mais, reduzindo o número de peças e processos de soldagem.

2. Formação de material leve: Otimizado para materiais como ligas de alumínio e aço de alta resistência, melhorando os problemas de retorno elástico.

3. Fabricação e digitalização inteligentes: Integração de análise CAE, impressão 3D, gêmeos digitais e outras tecnologias para encurtar os ciclos de desenvolvimento.

4. Produção automatizada em múltiplas estações: Alcançando automação total desde a entrada da chapa até a saída do produto acabado, melhorando a eficiência e a consistência.

Perguntas frequentes

Q1: Quais materiais são normalmente usados ​​em matrizes de estampagem de montagem de compartimento de motor automotivo?

A1: A base da matriz geralmente usa aço estrutural de carbono de alta qualidade (como 45 #, 50 #), enquanto as peças de trabalho usam aço para ferramentas com alto teor de carbono e alto cromo (como Cr12MoV, Cr12), aço de alta velocidade (como W6Mo5Cr4V2) ou metal duro. Para produção em massa, carboneto cimentado ligado com aço ou materiais de metalurgia do pó podem ser usados ​​para garantir que a matriz tenha alta resistência, alta dureza e alta resistência ao desgaste.

Q2: Quanto tempo dura o ciclo de produção de matrizes de estampagem para montagem de compartimento de motor automotivo?

A2: As matrizes de estampagem para conjuntos de compartimentos de motores automotivos são o culminar de tecnologia, experiência e habilidade. Seu ciclo de desenvolvimento é longo (normalmente de 8 a 15 meses) e caro (alcançando milhões a dezenas de milhões de RMB), tornando-os um indicador-chave da força geral de uma empresa de fabricação de matrizes. Quanto maior a complexidade, mais longo será o ciclo. Com a aplicação de manufatura inteligente e tecnologias digitais, o ciclo de desenvolvimento está gradualmente encurtando.
