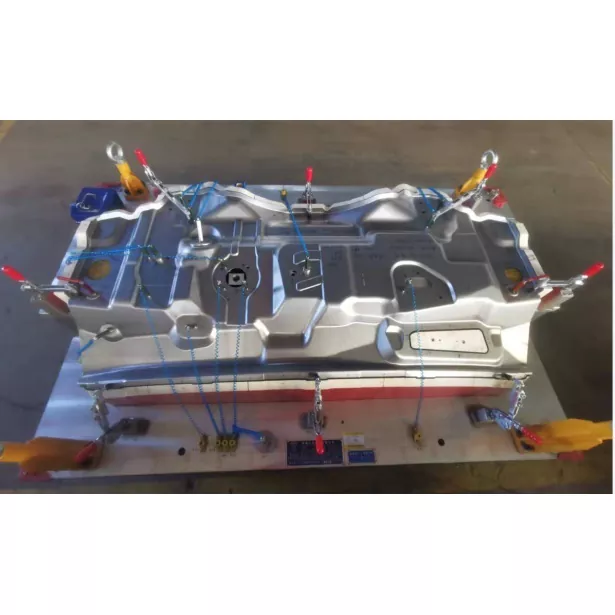

Matrizes de estampagem para montagem de painel frontal automotivo

As matrizes de estampagem de conjunto de painel frontal automotivo SIKAIDA são equipamentos de precisão de alta tecnologia desenvolvidos de forma independente, adequados para produção em massa de conjuntos de painel frontal. Abordando a estrutura complexa e os altos requisitos da montagem do painel frontal (painéis de carroceria grande), a matriz integra tecnologias avançadas para resolver os principais desafios de produção. A fábrica está equipada com equipamentos profissionais e uma equipe dedicada para garantir que a qualidade da matriz atenda aos padrões.

Detalhes do produto

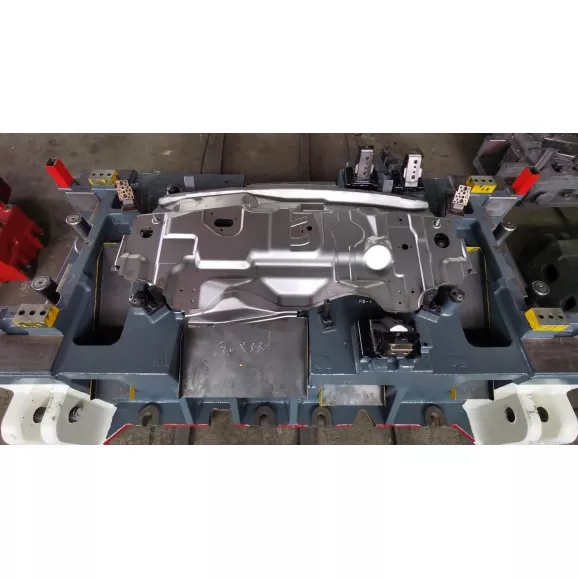

1. Formação de estrutura de painel de corpo grande

Controle preciso do fluxo e alongamento do material, precisão dimensional chave dentro de ± 0,1 mm, erro de planicidade ≤ 0,15 mm / m; as áreas de estampagem profunda empregam conformação progressiva multipasse para evitar defeitos de material e melhorar o rendimento.

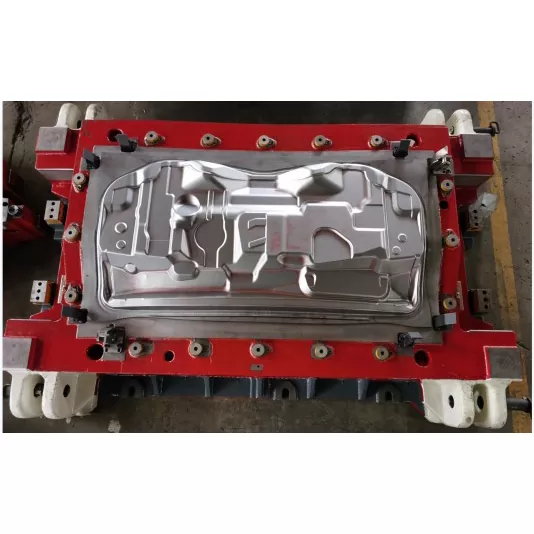

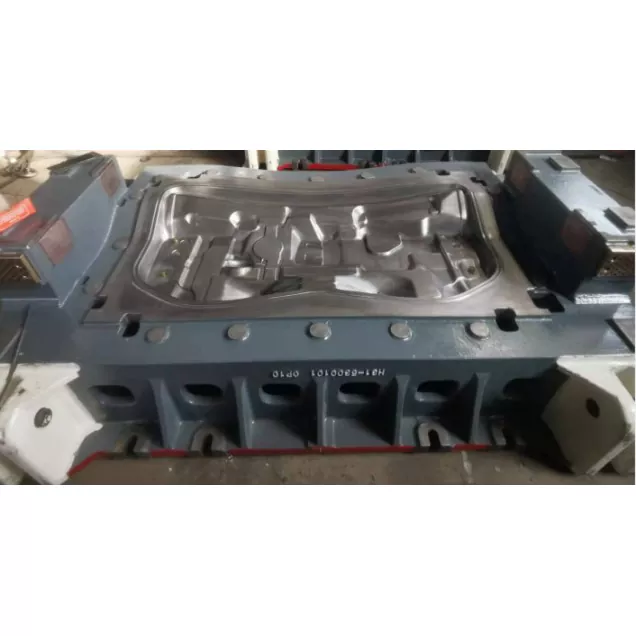

2. Tecnologia de formação de superfície curva complexa

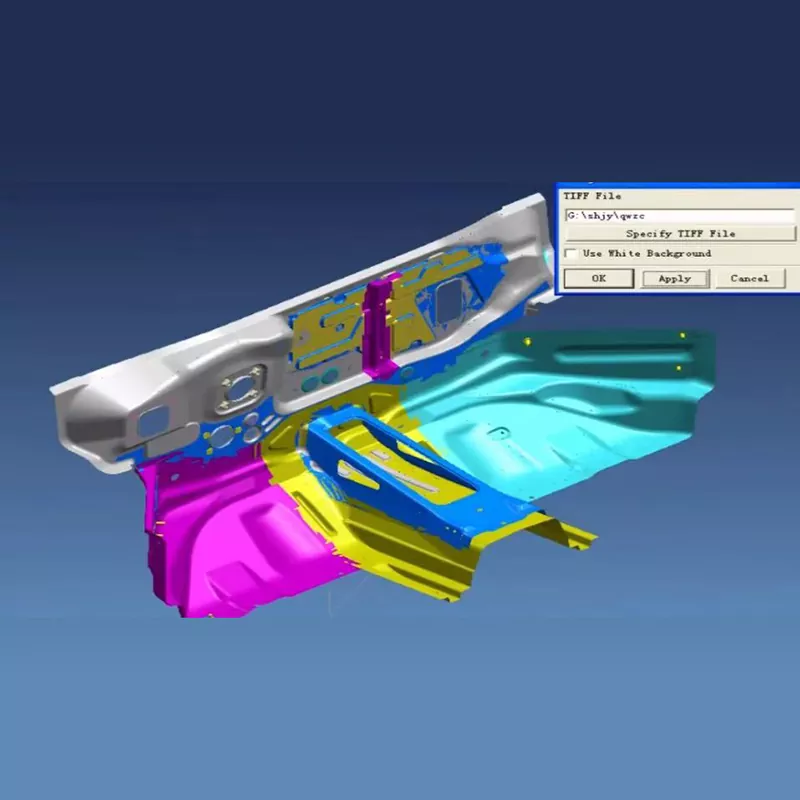

As matrizes de estampagem para montagem do painel frontal automotivo utilizam formação hiperbolóide e uma estrutura de perfil ajustável. Combinado com análise CAE e otimização de processos, resolve problemas como enrugamento e rachaduras, alcançando uma precisão superficial de ±0,05 mm, garantindo compatibilidade com componentes adjacentes.

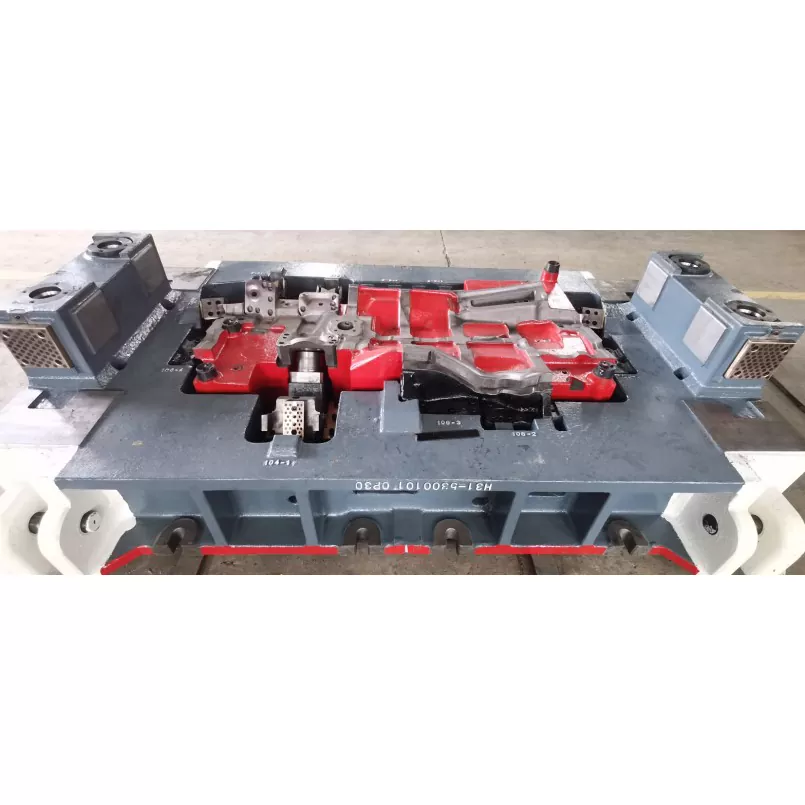

3. Projeto de viga de reforço integrado

O painel frontal e a viga de reforço são integrados através de uma tecnologia de cavidade dividida, adaptando-se a materiais de alta resistência e garantindo a precisão geométrica da viga de reforço (linearidade ≤0,1mm/m, paralelismo ≤0,15mm).

4. Formação Integrada Multicomponente

Vários processos são integrados, completando a conformação de múltiplos componentes em uma única operação de estampagem; o design modular e a troca rápida de molde adaptam-se à produção com múltiplas especificações, alcançando uma taxa de utilização de material ≥80% e melhorando a eficiência da produção.

5. Alta precisão e desempenho de segurança

A orientação de alta precisão e o controle de feedback de pressão garantem uma precisão crítica do furo dentro de ± 0,05 mm; o projeto estrutural otimizado garante a deformação projetada durante as colisões, garantindo a segurança dos ocupantes.

6. Controle e otimização inteligente de processos

As matrizes de estampagem para montagem de painel frontal automotivo utilizam software CAE para design otimizado, empregando um controle de três loops e sistema de monitoramento inteligente para monitorar o status de formação em tempo real, garantindo qualidade estável do produto.

Recursos e aplicações do produto

1. Veículos de passageiros: Garante rigidez da carroceria e segurança contra colisões, atendendo aos requisitos de vedação externa;

2. Veículos Comerciais: Suporta fortes impactos, garantindo confiabilidade estrutural e durabilidade;

3. SUVs/Veículos Off-Road: Adapta-se a grandes compartimentos do motor, aumentando a proteção frontal;

4. Veículos Elétricos: Adapta-se a requisitos especiais, como baterias e dutos de refrigeração, ao mesmo tempo que considera o design leve;

5. Carros de corrida/carros de desempenho: atende aos requisitos aerodinâmicos, leves e de alta rigidez;

6. Caminhões/Ônibus: Adapta-se a veículos de grande porte, garantindo capacidade de carga e segurança em colisões.

Introdução ao processo de fabricação

1. Design e Análise de Produto

Software profissional é usado para análise de conformabilidade e otimização de processos para determinar parâmetros ideais, equilibrando segurança e precisão de montagem.

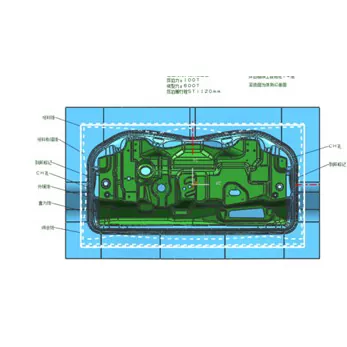

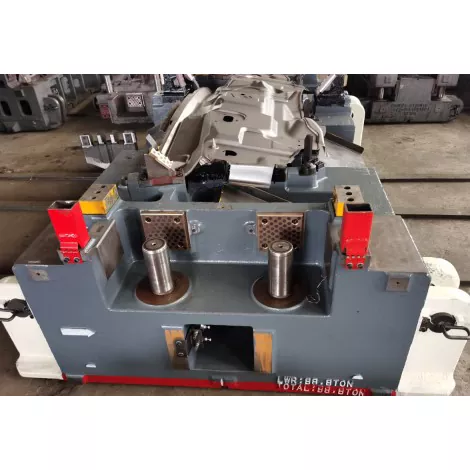

2. Projeto da estrutura do molde

Design totalmente 3D, estrutura modular, fácil manutenção, adaptável à produção automatizada e operação robótica.

3. Seleção e preparação de materiais

- Peças de trabalho: Seleciona-se aço para molde de alta dureza, com liga especial utilizada em áreas de estampagem profunda;

- Base do molde/peças padrão: Aço de alta qualidade é selecionado para garantir resistência e precisão;

- Tratamento de Superfície: Nitretação, cromagem dura, etc., para reduzir atrito e aderência.

4. Processo de usinagem de precisão

A usinagem de desbaste permite a margem de usinagem de acabamento. O acabamento é realizado com equipamentos de última geração, alcançando rugosidade superficial de Ra0,2, precisão de posição do furo de ±0,01mm e dureza ≥HV950 após tratamento de reforço superficial.

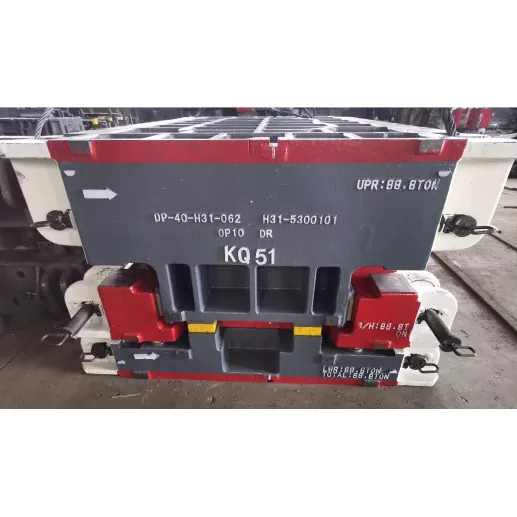

5. Montagem e depuração

Montagem precisa, depuração de parâmetros na máquina, inspeção da primeira peça e produção experimental em lote garantem estabilidade e confiabilidade do molde.

Tendências de Desenvolvimento

1. Leve e Alta Resistência: Adaptando-se a novos materiais e empregando processos avançados, equilibrando leveza e segurança;

2. Precisão e Otimização de Segurança: Desenvolvimento em direção à precisão em nível de mícron, fortalecendo a detecção on-line e a otimização de colisões;

3. Produção flexível: Troca rápida de molde (≤15 minutos), adaptável à produção de vários lotes e pequenos lotes;

4. Depuração Digital: Combinação de gêmeos digitais para reduzir os ciclos de desenvolvimento em mais de 30%;

5. Fabricação Verde: Ecologicamente correta e com economia de energia, adaptando-se às necessidades dos novos veículos energéticos.

Perguntas frequentes

Q1: Quais materiais são normalmente usados ​​em matrizes de estampagem de montagem de painel frontal automotivo?

A1: As peças de trabalho usam principalmente aços para moldes de alta dureza, como SKD11, Cr12MoV e DC53. Para estampagem profunda de peças e áreas de formação de vigas de reforço, é usado aço rápido para metalurgia do pó ou metal duro. A estrutura do molde usa aços estruturais, como aço 45 e Q235, e peças padrão, como pilares de guia e luvas de guia, usam aço de rolamento GCr15. Para superfícies de conformação curvas altamente exigentes, às vezes são usados ​​materiais de revestimento de cerâmica ou diamante para garantir a resistência ao desgaste e a vida útil do molde.

Q2: Quanto tempo dura o ciclo de produção dos moldes de montagem do painel frontal automotivo?

A2: Dependendo da complexidade e dos requisitos de precisão da montagem do painel frontal, o ciclo de produção é normalmente de 16 a 24 semanas. Os moldes padrão de montagem do painel frontal levam aproximadamente 16 semanas, os moldes complexos e curvos do painel frontal levam 20 semanas e os moldes de montagem do painel frontal ultragrandes ou leves podem exigir mais de 24 semanas. O ciclo específico depende da complexidade da estrutura do painel frontal, da dificuldade de formação de superfícies curvas e dos requisitos de desempenho de segurança contra colisões.

Q3: Qual é a vida útil dos moldes?

A3: Sob condições normais de uso e manutenção, a vida útil dos moldes de estampagem do conjunto do painel frontal pode atingir mais de 300.000 ciclos. Através da seleção de materiais de alta qualidade, tratamento térmico adequado e usinagem de precisão, a vida útil de alguns moldes pode chegar a 500.000 ciclos. Áreas de alto desgaste, como áreas de conformação profunda, superfícies de formação de vigas de reforço e superfícies curvas, requerem manutenção e substituição regulares para garantir a qualidade do produto e a estabilidade da conformação.

Q4: Como é garantido o desempenho de precisão e segurança do conjunto do painel frontal?

A4: Ao otimizar os parâmetros do processo de formação por meio da análise CAE, empregando um sistema de orientação de alta precisão, controlando o retorno elástico do material e a distribuição de espessura, e inspecionando e mantendo regularmente a precisão do molde, a precisão dimensional do conjunto do painel frontal pode ser controlada dentro de ± 0,1 mm, e o nivelamento das superfícies correspondentes pode atingir 0,15 mm/m. Simultaneamente, um projeto estrutural razoável e um processo de tratamento térmico garantem que o conjunto do painel frontal tenha resistência estrutural e desempenho de segurança contra colisão suficientes.

Q5: Quais são os principais pontos de controle no processo de fabricação de matrizes de estampagem para montagem de painel frontal automotivo?

A5: Os principais pontos de controle na fabricação de moldes de montagem do painel frontal incluem: ① Usinagem precisa de grandes perfis de superfície de cobertura para garantir planicidade e precisão de superfície; ② Reforçar a qualidade de formação das estruturas de vigas para garantir posição e resistência; ③ Controle de fluxo de material de superfícies curvas complexas para evitar a formação de defeitos; ④ Usinagem de precisão de furos de montagem para garantir a precisão da montagem; ⑤ Processo de tratamento térmico para garantir dureza e tenacidade. Cada ponto de controle requer inspeção de qualidade e controle de processo rigorosos, especialmente o controle preciso da formação de grandes coberturas e estruturas complexas de superfícies curvas.
