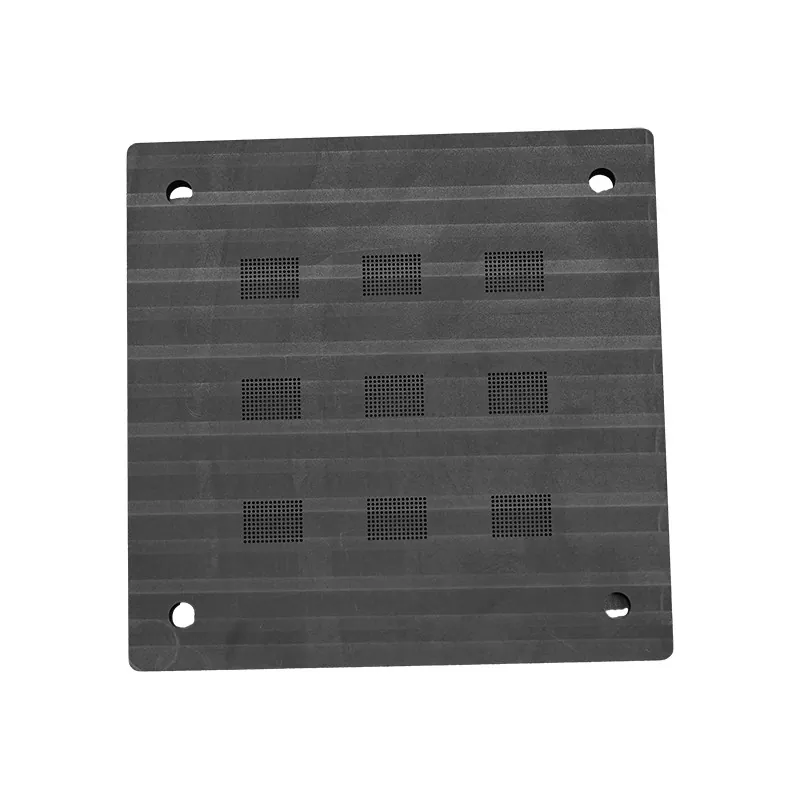

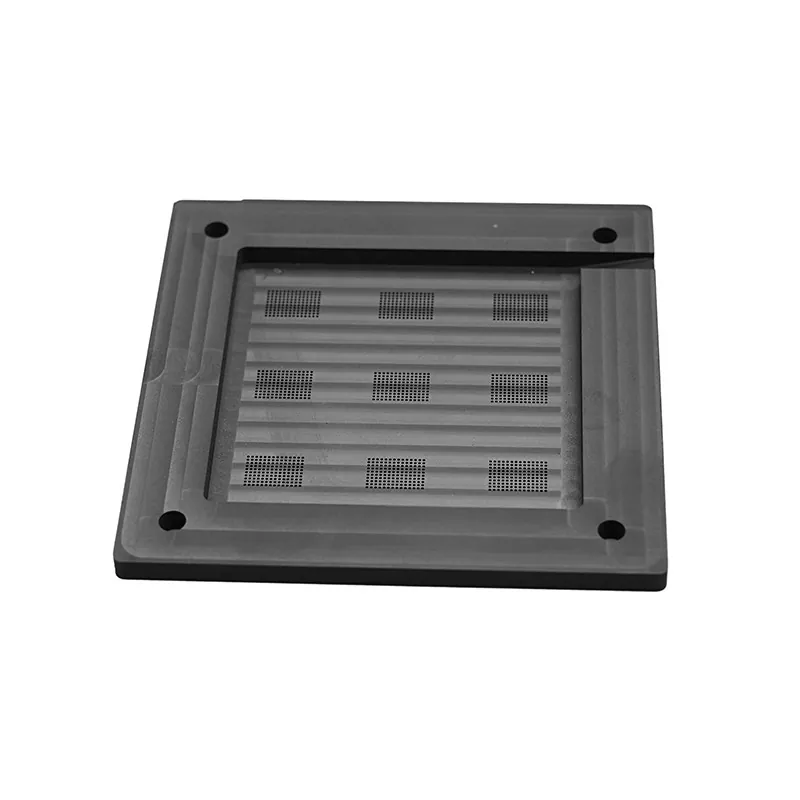

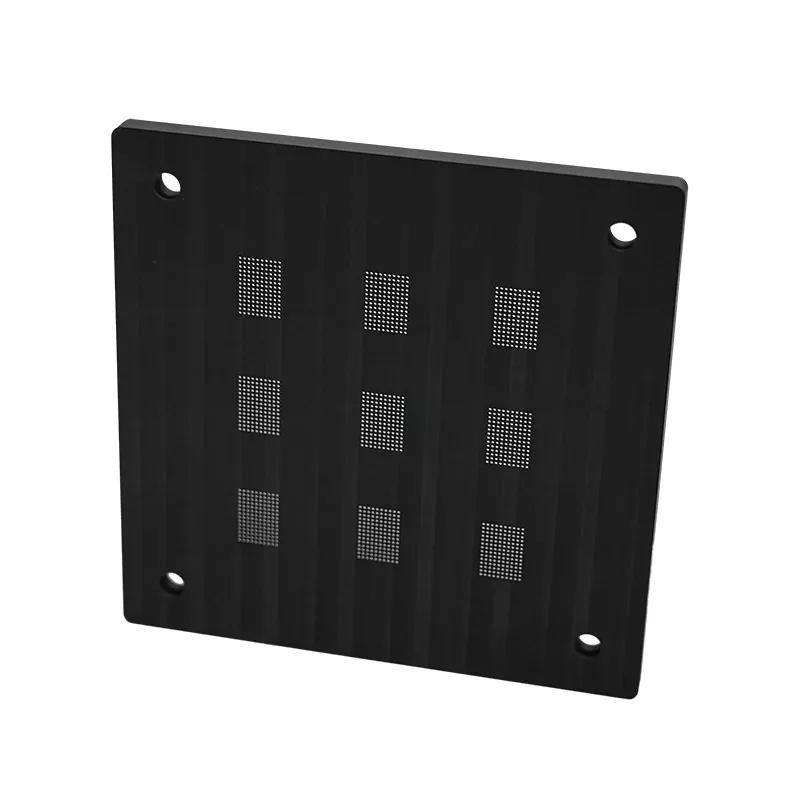

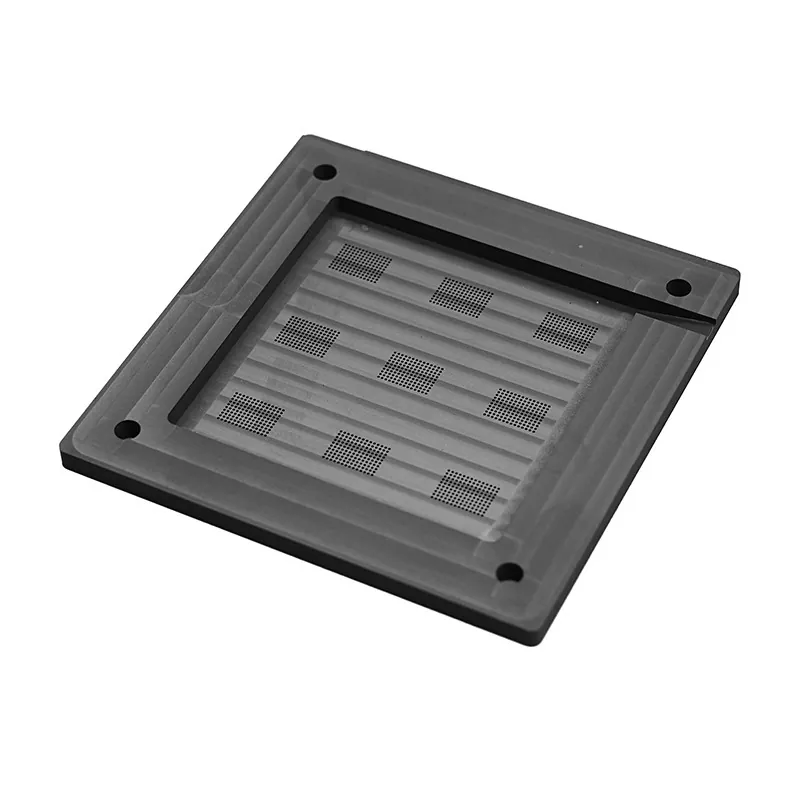

Dispositivos elétricos de colocação de bola de grafite

Os dispositivos de colocação de esferas de grafite SIKAIDA empregam grafite de alta pureza e usinagem de precisão e tecnologias de tratamento de superfície, atendendo aos padrões de grau de semicondutores. A superfície é lisa e limpa, com desempenho estável em altas temperaturas. A estrutura otimizada facilita a operação e a manutenção, melhorando efetivamente a eficiência e o rendimento da colocação das esferas.

A grafite de alta pureza é termicamente condutora e resistente à corrosão, garantindo estabilidade dimensional durante a soldagem em alta temperatura e evitando a contaminação iônica prejudicial. Tratamentos especiais de superfície garantem excelente molhabilidade com esferas de solda, evitando contaminação por oxidação.

Especificações Técnicas

Principais recursos

Os acessórios para colocação de esferas de grafite apresentam vários recursos principais: 1) Alta pureza (grafite ≥99,5%, livre de contaminação por íons); 2) Alta planicidade (planicidade ≤0,002 mm/m, Ra≤0,4 μm); 3) Precisão de posicionamento da esfera em nível de mícron (diâmetro da esfera ±0,025 mm, espaçamento entre esferas ±0,05 mm); 4) Resistência a altas temperaturas (desempenho estável a 300°C); 5) Excelente gerenciamento térmico (condutividade térmica uniforme, reduzindo o estresse térmico).

Cenários de aplicação

Os dispositivos de posicionamento de esferas de grafite são amplamente utilizados em embalagens de semicondutores (embalagens de alta densidade, como BGA e CSP), montagem microeletrônica (pequenos componentes como 0402 e 0201), dispositivos optoeletrônicos (LEDs, lasers), dispositivos MEMS e semicondutores de potência (IGBTs, MOSFETs).

Principais vantagens

1. Vantagem de pureza do material: Baixo teor de impurezas, baixa taxa de evolução de gás, estabilidade química, desempenho consistente de lote e conformidade com os padrões da indústria de semicondutores.

2. Vantagens de precisão: planicidade em nível de mícron e precisão de posicionamento, superfície lisa e livre de defeitos, excelente repetibilidade na produção em massa e adaptabilidade a embalagens de alta densidade.

3. Vantagens de desempenho térmico: Ampla faixa de temperatura operacional (-40°C a 300°C), coeficiente de expansão térmica compatível com wafers de silício, boa condutividade térmica e desempenho estável de ciclo térmico.

4. Vantagens de compatibilidade de processo: Os acessórios de colocação de esferas de grafite são compatíveis com várias soldas, possuem uma ampla janela de processo, são fáceis de limpar, têm uma longa vida útil e oferecem benefícios econômicos significativos.

Capacidades Técnicas

A empresa possui fortes capacidades técnicas: rigoroso controle de materiais, com múltiplas inspeções na chegada; equipado com um conjunto completo de equipamentos de processamento de alta precisão para garantir a qualidade da superfície; diversos processos de tratamento de superfície para atender diferentes necessidades; um sistema de teste preciso para garantir uma precisão estável; e produtos que passaram por rigorosos testes ambientais para se adaptarem à produção real.

Perguntas frequentes:

Q1: Por que escolher material de grafite para acessórios de colocação de bolas?

A1: O material de grafite possui pureza extremamente alta, excelente condutividade térmica e resistência a altas temperaturas e é quimicamente estável em processos de semicondutores. Comparado a outros materiais, o grafite não libera íons de impurezas prejudiciais aos chips e mantém a estabilidade dimensional em altas temperaturas, tornando-o um material ideal para dispositivos de colocação de esferas semicondutoras.

Q2: Quais são o nivelamento e a rugosidade da superfície específica do acessório?

A2: Nossos acessórios de colocação de esferas de grafite têm um nivelamento de superfície controlado dentro de 0,002 mm/m e uma rugosidade de superfície Ra≤0,4 μm. Esse nivelamento e suavidade da superfície extremamente alta garantem contato uniforme com o cavaco e o substrato, evitando defeitos de posicionamento da esfera causados ​​por irregularidades da superfície.

Q3: Qual é a precisão do posicionamento da bola que pode ser alcançada?

A3: Nossos acessórios alcançam uma precisão de posicionamento de posicionamento de bola de ±0,025 mm e uma precisão de arremesso de bola de ±0,05 mm. Este nível de precisão atende totalmente aos requisitos dos atuais processos convencionais de embalagem de semicondutores e pode lidar com aplicações de colocação de esferas de micro-passo de alta densidade.

Q4: Qual é a temperatura máxima de operação do aparelho?

A4: Nossos acessórios de colocação de esferas de grafite podem operar normalmente dentro de uma faixa de temperatura de -40°C a 300°C. Essa faixa de temperatura cobre todos os estágios críticos dos processos de embalagem de semicondutores, incluindo soldagem por refluxo e armazenamento em alta temperatura.

Q5: Você pode fornecer produtos de ferramentas personalizados?

A5: Sim, podemos fornecer serviços personalizados de acordo com as necessidades específicas do cliente. Os clientes podem fornecer desenhos detalhados ou amostras, e podemos processar vários produtos de ferramentas não padronizados. O tamanho mínimo de processamento é de 0,5 mm e a tolerância pode ser controlada em ± 0,01 mm.

Q6: Qual é a vida útil e a reutilização das ferramentas?

A6: Sob uso normal e manutenção adequada, nossas ferramentas de montagem de esfera de grafite podem ser reutilizadas mais de 100 vezes. A vida útil real depende de condições específicas de uso, parâmetros de processo e manutenção. Recomendamos inspeção regular da superfície e testes de desempenho para garantir que o ferramental esteja em boas condições.

Q7: Como você garante a limpeza e a natureza livre de contaminação das ferramentas?

A7: Nossas ferramentas passam por limpeza rigorosa e tratamento de superfície após o processamento, incluindo limpeza ultrassônica, enxágue com água deionizada e cozimento em alta temperatura. As ferramentas são embaladas em embalagens antiestáticas e à prova de poeira para garantir a limpeza durante o transporte e armazenamento. Após receber o produto, os clientes são aconselhados a desembalá-lo e utilizá-lo em ambiente de sala limpa.

Q8: Quais são a resistividade e a condutividade térmica das ferramentas?

A8: Nosso ferramental de grafite tem uma resistividade de 8-15 μΩ·m (a 25°C) e uma condutividade térmica de aproximadamente 120-200 W/m·K. Esses parâmetros garantem um desempenho equilibrado no isolamento elétrico e no gerenciamento térmico, tornando-o adequado para diversas aplicações de embalagens de semicondutores.
