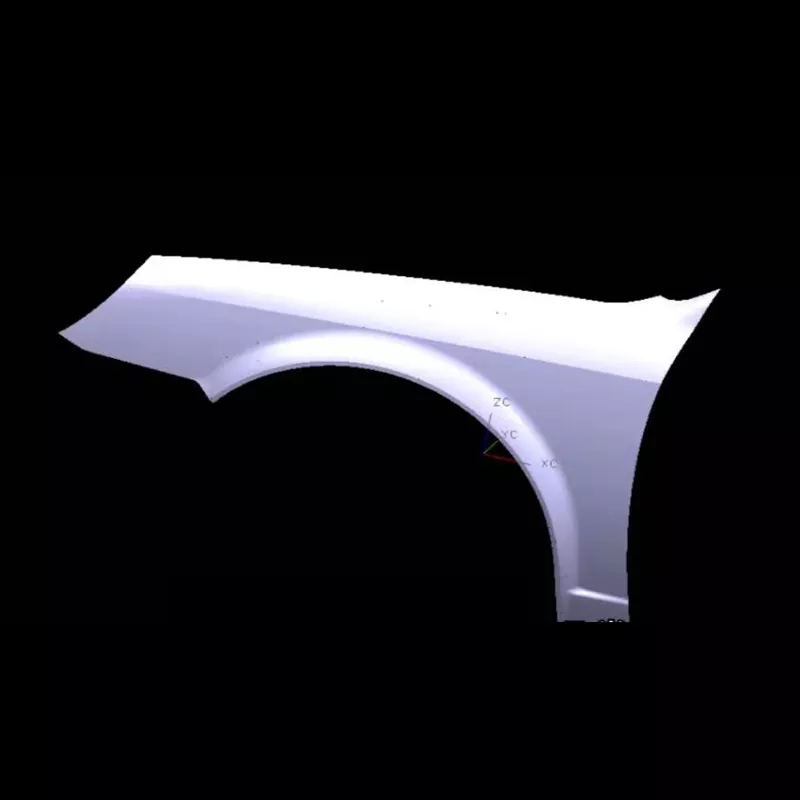

Matriz de estampagem do para-lama esquerdo automotivo

A matriz de estampagem do pára-lama esquerdo automotivo da SIKAIDA é uma matriz grande e de alta precisão usada para estampar painéis do pára-lama esquerdo, exigindo a formação de superfícies curvas complexas e faixas de borda. Como fabricante líder de matrizes de estampagem automotiva na China, a SIKAIDA possui ampla experiência em pesquisa e desenvolvimento e fabricação, tecnologia de produtos líder e fornece soluções confiáveis ​​de matrizes para fabricantes de automóveis globais.

Detalhes do produto

1. Estrutura Grande e Complexa

Esta matriz de estampagem de para-lama esquerdo automotivo é grande em tamanho (mais de 800 mm de comprimento e mais de 500 mm de largura), com superfícies complexas, exigindo a formação de várias superfícies curvas e recursos de colagem de bordas, exigindo precisão extremamente alta. SIKAIDA, com seu design avançado e tecnologia de processamento, pode se adaptar perfeitamente às necessidades de estilo de vários modelos de veículos.

2. Requisitos de alta precisão e alto brilho

O para-lama esquerdo é uma superfície exposta e deve estar livre de defeitos superficiais; portanto, a rugosidade da superfície da matriz deve estar abaixo de Ra0,4. A SIKAIDA controla rigorosamente cada etapa da produção para garantir a precisão da matriz e a qualidade da aparência das peças estampadas.

3. Processo de formação complexo

A matriz de estampagem do pára-lama esquerdo automotivo integra vários processos, como trefilação, corte e puncionamento, e é compatível com processos de trefilação e hidroformação de estágio único. SIKAIDA otimiza o layout do processo para reduzir efetivamente custos e aumentar a eficiência.

4. Sistema de formação complexo

Para o ângulo negativo e a estrutura rebaixada do para-lama esquerdo, a matriz é equipada com mecanismos complexos, como controles deslizantes e cunhas, combinados com um cordão de tração razoável e sistema de ventilação para evitar a formação de defeitos e melhorar a taxa de rendimento.

5. Sistema de orientação e posicionamento de precisão

Componentes de orientação de alta precisão garantem o alinhamento preciso das matrizes superiores e inferiores, e um dispositivo de posicionamento sofisticado garante o posicionamento preciso da chapa metálica, melhorando a precisão da estampagem e a vida útil da matriz.

Recursos e aplicações do produto

Esta matriz de estampagem de pára-lama esquerdo automotivo é adequada para a produção de vários pára-lamas esquerdos automotivos, produzindo formas aerodinamicamente simplificadas. É compatível com diversos materiais, como aço e ligas de alumínio. Como fornecedor profissional, a SIKAIDA oferece serviços customizados para atender às necessidades dos diversos modelos de veículos.

Introdução ao processo de fabricação

1. Análise de Produto e Simulação CAE

A simulação CAE é realizada usando software como o AutoForm para prever e resolver defeitos como rachaduras e enrugamentos, garantindo a qualidade do projeto e da fabricação do molde.

2. Projeto de molde

O projeto totalmente 3D é realizado usando software UG e CATIA para refinar os detalhes dos componentes, garantindo uma estrutura de molde razoável e operação confiável.

3. Seleção de materiais

A base da matriz de estampagem do para-lama esquerdo automotivo é feita de aços de alta qualidade, como aço 45 e 42CrMo, enquanto as peças de trabalho utilizam aços especiais como Cr12MoV, garantindo alta dureza e alta resistência ao desgaste, adequadas para estampagem de alta intensidade e longo prazo.

4. Usinagem de Precisão

Processos de usinagem especializados, incluindo desbaste, acabamento CNC de alta velocidade, corte de fio e polimento fino, combinados com têmpera e revenido (dureza HRC48-52), atendem aos requisitos de precisão e rugosidade superficial.

5. Montagem e depuração (moldagem de teste T0)

Após a montagem, o molde é testado na máquina. Os parâmetros do processo são ajustados repetidamente e o molde é otimizado para garantir que as peças estampadas sejam qualificadas e o molde possa ser produzido em massa diretamente.

Tendências de Desenvolvimento:

1. Moldagem Integrada Ultraleve

O para-lama esquerdo está evoluindo para tamanhos maiores e designs integrados. A SIKAIDA utiliza processos avançados, como conformação a quente, para desenvolver moldes adequados para requisitos de alta resistência e leveza.

2. Inteligenteização e Digitalização

Os sensores são incorporados na matriz de estampagem do pára-lama esquerdo automotivo para monitoramento em tempo real. Combinada com a tecnologia digital twin, a depuração virtual é alcançada, encurtando o ciclo de desenvolvimento e melhorando a taxa de sucesso da moldagem experimental.

3. Moldagem multimaterial e composta

Adaptando-se a novos materiais, como ligas de alumínio e fibra de carbono, os processos e moldes de moldagem de compósitos correspondentes são desenvolvidos para atender às diversas demandas do mercado.

4. Aplicações de Manufatura Aditiva

A utilização da tecnologia de impressão 3D para fabricar componentes de moldes complexos melhora o desempenho do molde, encurta os ciclos de fabricação e destaca as vantagens da fabricação de estruturas complexas.

A matriz de estampagem do pára-lama esquerdo automotivo da SIKAIDA é um exemplo típico de molde de painel de carroceria automotiva. Seu ciclo de desenvolvimento de 8 a 15 meses e alto custo destacam a força da empresa. Como fabricante e fornecedor profissional na China, a SIKAIDA acompanhará as tendências da indústria, otimizará continuamente seus produtos e fornecerá soluções de moldes de alta qualidade para clientes globais.

Perguntas frequentes

Q1: Quais materiais são normalmente usados ​​em matrizes de estampagem de pára-lama esquerdo automotivo?

A1: A base do molde geralmente usa aço estrutural de carbono de alta qualidade (como aço 45) ou aço estrutural de liga (como 42CrMo). As peças de trabalho (perfis, arestas de corte) usam aço para ferramentas com alto teor de carbono e alto cromo (como Cr12MoV, SKD11) ou aço para metalurgia do pó (como CPM-D2) para garantir alta dureza, alta resistência ao desgaste e boa tenacidade.

Q2: Quanto tempo dura o ciclo de fabricação das matrizes de estampagem do para-lama esquerdo automotivo?

A2: O ciclo de desenvolvimento de matrizes de estampagem para o para-lama esquerdo de automóveis é longo (geralmente de 8 a 15 meses) e o custo é alto (alcançando milhões a dezenas de milhões de RMB), tornando-o uma referência fundamental para medir a força abrangente das empresas fabricantes de matrizes. À medida que os automóveis se desenvolvem no sentido da inteligência, eletrificação e redução de peso, os requisitos técnicos para as suas matrizes continuarão a aumentar.
