Matriz de estampagem do painel externo do capô automotivo

A matriz de estampagem do painel externo do capô automotivo SIKAIDA é um sistema de curvatura grande e complexo, incluindo uma matriz superior, matriz inferior, anel de pressão e componentes de guia de precisão, adequado para formação de painéis externos do capô em uma ou várias etapas. Como fornecedor confiável para a indústria automotiva global, seus moldes podem operar de forma estável em linhas de estampagem de alto volume.

Principais recursos do produto:

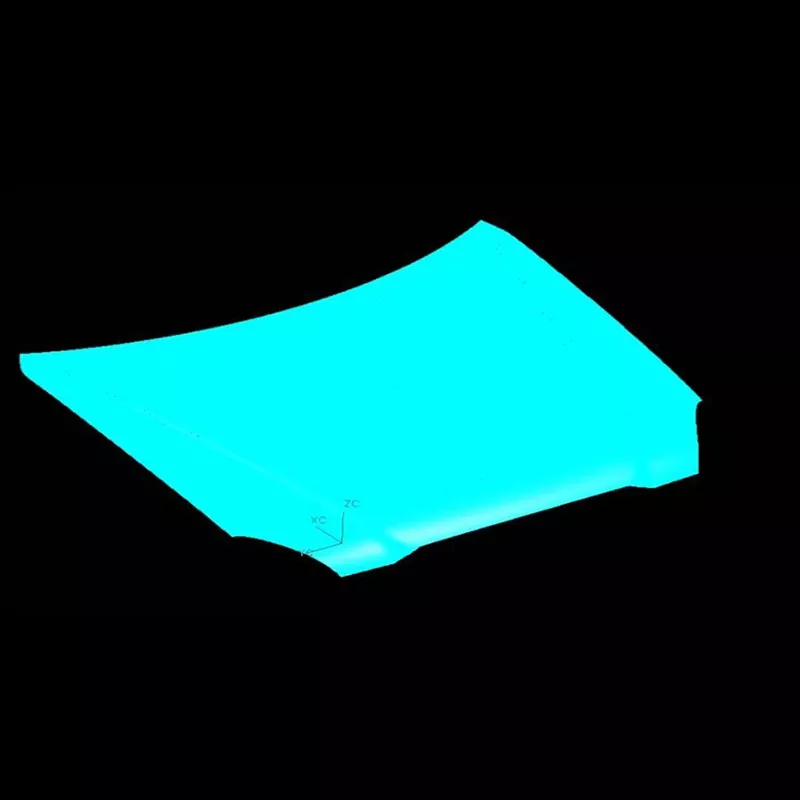

1. Estrutura de curvatura dupla grande e complexa: A matriz de estampagem do painel externo do capô automotivo é adequada para painéis externos do capô (comprimento> 1,2 m, largura 0,8-1,0 m), com uma alta proporção de superfícies de forma livre, linhas características e nervuras de reforço, exigindo precisão e qualidade de superfície extremamente altas.

2. Acabamento de superfície de alta precisão e grau de espelho: Adequado para peças de aparência de grau A (sem arranhões, rugas, retorno elástico), o acabamento da superfície da matriz atinge o nível de espelho (Ra≤0,4μm), exigindo padrões rigorosos para materiais, tratamento térmico e técnicas de processamento.

3. Sistema Multiprocesso Integrado: Integra vários processos, como trefilação, puncionamento e corte, compatível com vários processos de conformação, suporta alimentação, posicionamento e descarga automatizados e é adequado para produção automatizada.

4. Estrutura resistente e orientação de precisão: A matriz de estampagem do painel externo do capô automotivo usa uma estrutura de matriz de alta resistência adequada para estampagem de alta tonelagem, equipada com um poste guia de alta precisão e sistema de manga guia para evitar o desalinhamento da matriz, e apresenta um amortecedor estável e mecanismo de descarga para garantir uma estampagem suave.

5. Sistema avançado de lubrificação e resfriamento: O sistema de lubrificação otimizado reduz o atrito e prolonga a vida útil da matriz; um sistema de resfriamento com temperatura controlada pode ser adicionado conforme necessário para garantir a estabilidade da formação do material.

Aplicações e vantagens materiais

A matriz de estampagem do painel externo do capô automotivo é adequada para estampar painéis externos de aço e liga leve para carros de passageiros, veículos comerciais e veículos de novas energias. A base da matriz utiliza aço inoxidável 45# e Q235, e as peças de trabalho são feitas de materiais como Cr12MoV, atingindo uma dureza de 48-52 HRC após tratamento térmico, possuindo vantagens como alta resistência e alta resistência ao desgaste.

Processo de Fabricação Completo

1. Análise de Produto e Simulação CAE

Os softwares AutoForm e Dynaform são usados ​​para analisar conformabilidade, retorno elástico, etc., prevendo e resolvendo problemas de estampagem e otimizando processos e projetos de matrizes.

2. Design completo de matriz 3D

A matriz de estampagem do painel externo do capô automotivo utiliza software como UG e CATIA para completar o design 3D completo, posicionando com precisão todos os detalhes, como inserções e parafusos.

3. Seleção de materiais e tratamento térmico

Materiais adequados são selecionados e processos como têmpera a vácuo e revenido são usados ​​para garantir que as propriedades mecânicas da matriz atendam aos requisitos de uso.

4. Usinagem de Precisão

Após usinagem de desbaste (permitindo tolerâncias), usinagem de acabamento (garantindo precisão), usinagem especial (EDM, corte com fio, etc.) e polimento, é obtido um acabamento espelhado.

5. Montagem e Moldagem de Teste T0

Após a montagem de todos os componentes, é realizada uma moldagem de teste. Os parâmetros do processo são ajustados e o molde é modificado e otimizado até que a peça estampada atenda aos requisitos do desenho.

Tendências de Desenvolvimento

A indústria de moldes apresenta quatro tendências principais: adaptação a materiais leves e de alta resistência; alcançar precisão e inteligência de todo o processo; automação integrada multiprocessos; encurtar os ciclos de desenvolvimento através da tecnologia digital twin; e reduzindo custos.

A matriz de estampagem do painel externo do capô automotivo SIKAIDA representa o nível avançado de matrizes de estampagem. Com um ciclo de desenvolvimento de 8 a 15 meses e custos que variam de milhões a dezenas de milhões de yuans, serve como referência para medir a força das fábricas de moldes profissionais. A SIKAIDA continuará a atualizar sua tecnologia para atender às necessidades de ponta da indústria automotiva global.

Perguntas frequentes:

Q1: Quais materiais são normalmente usados ​​na matriz de estampagem do painel externo do capô automotivo?

A1: A base do molde geralmente usa aço estrutural de carbono de alta qualidade (como 45 #, Q235), enquanto as peças de trabalho usam aço para ferramentas com alto teor de carbono e alto cromo (como Cr12MoV, Cr12) e aço de alta velocidade (como W6Mo5Cr4V2), etc., que passam por tratamento térmico apropriado para atingir a dureza necessária e resistência ao desgaste.

Q2: Quanto tempo dura o ciclo de fabricação de matrizes de estampagem para painéis externos de capôs ​​automotivos?

A2: As matrizes de estampagem para painéis externos do capô automotivo têm estruturas complexas e requisitos de alta precisão. O ciclo de fabricação é normalmente de 8 a 15 meses, dependendo da complexidade do produto, dos requisitos técnicos e da capacidade de fabricação. Seu longo ciclo de desenvolvimento e alto custo fazem dele uma referência fundamental para medir a força abrangente de uma empresa de moldes.
