Matriz de estampagem do painel lateral direito automotivo

A matriz de estampagem do painel lateral direito automotivo da SIKAIDA é um sistema de matriz grande e de alta precisão composto por vários componentes, capaz de atender às necessidades de formação do painel lateral direito (painel externo, painel interno, nervuras de reforço, etc.). Como fornecedor profissional, a SIKAIDA controla rigorosamente a qualidade para garantir a produção estável de peças de painel lateral de alta qualidade, apoiando a produção eficiente para as montadoras.

Detalhes do produto

1. Estrutura complexa e em grande escala

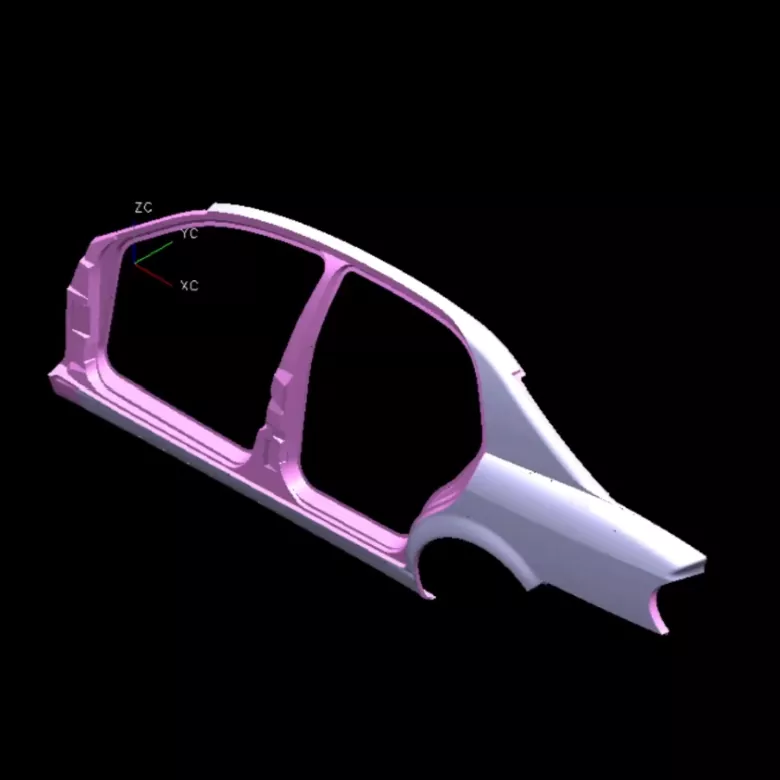

A matriz de estampagem do painel lateral direito automotivo é enorme (mais de 1,5 metros de comprimento e mais de 0,8 metros de largura) com um formato complexo, capaz de formar características importantes, como janelas de portas, posições de montagem de espelhos retrovisores e nervuras de reforço.

2. Requisitos de alta precisão e alta qualidade

Projetada para peças com aparência de painel lateral, a superfície do molde é livre de defeitos, com precisão dimensional de ± 0,05 mm, acabamento de superfície espelhado (Ra≤0,4 μm) e bordas lisas e sem rebarbas.

3. Processos de conformação complexos

Integrando processos avançados, como estampagem profunda, corte e puncionamento, flangeamento, prensagem de nervuras de reforço e conformação contínua em múltiplas estações, ele completa com eficiência a conformação de peças complexas.

4. Sistema de orientação e ajuste de precisão

Equipado com pilares e buchas guia de alta precisão, anéis de pressão ajustáveis, controles deslizantes de came móveis e sistema hidráulico/mola de nitrogênio, garantindo precisão e estabilidade de estampagem.

5. Sistema avançado de resfriamento e lubrificação

Apresentando resfriamento com água circulante, lubrificação automática e sistemas de purga de ar comprimido, é adequado para estampagem em alta velocidade, prolongando a vida útil do molde e garantindo uma produção estável.

Recursos e aplicações do produto

1. Moldagem Integral: A moldagem de uma peça reduz a soldagem e melhora a eficiência;

2. Produção de alta eficiência: Adaptável à automação de alta velocidade, tempo de ciclo de 15 a 20 segundos;

3. Alta utilização de materiais: Layout otimizado, taxa de utilização ≥85%;

4. Boa consistência: As peças estampadas têm qualidade estável e forte intercambialidade;

5. Forte adaptabilidade: Componentes substituíveis podem se adaptar a diferentes modelos de veículos, reduzindo custos.

Introdução ao processo de fabricação

1. Análise de produto e projeto de processo: A matriz de estampagem do painel lateral direito automotivo usa software CAE para analisar a conformabilidade da estampagem, otimizar o processo e determinar a solução de estampagem ideal.

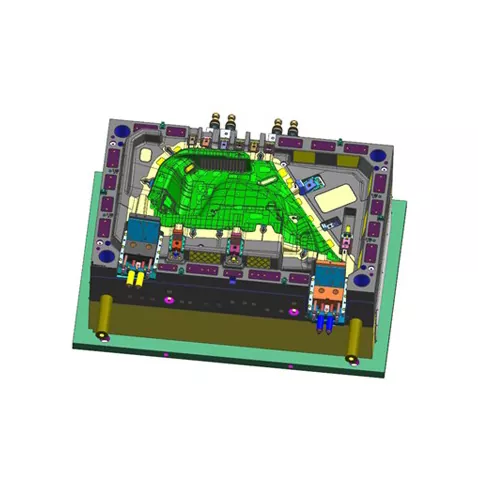

2. Projeto de molde: Projeto totalmente 3D usando UG e CATIA para melhorar os mecanismos principais, como orientação e resfriamento.

3. Seleção de material: A base do molde utiliza aço 45 e as peças de trabalho utilizam aços ferramenta como Cr12MoV, com áreas de alto desgaste reforçadas.

4. Processo de usinagem de precisão: Usinagem de desbaste, usinagem de acabamento (CNC, corte de fio) e tratamento de superfície (têmpera, polimento, nitretação) garantem a precisão do molde e resistência ao desgaste.

5. Montagem e depuração Após a montagem de precisão, a matriz é testada na máquina, os parâmetros são ajustados e a produção experimental em lote verifica a estabilidade da matriz.

A matriz de estampagem do painel lateral direito da SIKAIDA Automotive é uma peça central do equipamento na fabricação automotiva. Seu ciclo de desenvolvimento é de 8 a 15 meses e seu custo é alto, o que o torna um indicador-chave da força de uma empresa. Nossa fábrica na China tem capacidade total de produção e continuará a inovar, fornecendo soluções de matrizes de alta qualidade para clientes globais para benefício mútuo.

Perguntas frequentes

Q1: Quais materiais são normalmente usados ​​para a matriz de estampagem do painel lateral direito automotivo?

A1: A base da matriz geralmente usa aço estrutural de carbono padrão (como aço 45), enquanto as peças de trabalho usam aço para ferramentas com alto teor de carbono e alto cromo (como Cr12MoV, DC53). Áreas de alto desgaste podem utilizar metal duro ou passar por tratamento de reforço superficial.

Q2: Quanto tempo dura o ciclo de produção de uma matriz de estampagem do painel lateral direito automotivo?

A2: A matriz de estampagem do painel lateral direito automotivo é o culminar de tecnologia, experiência e habilidade. Seu ciclo de desenvolvimento é longo (geralmente de 8 a 15 meses) e seu custo é alto (alcançando milhões a dezenas de milhões de RMB), tornando-o um indicador-chave da força abrangente de uma empresa de moldes. À medida que a indústria automóvel se desenvolve no sentido de novas energias, inteligência e redução de peso, os requisitos técnicos para os seus moldes continuarão a aumentar.
