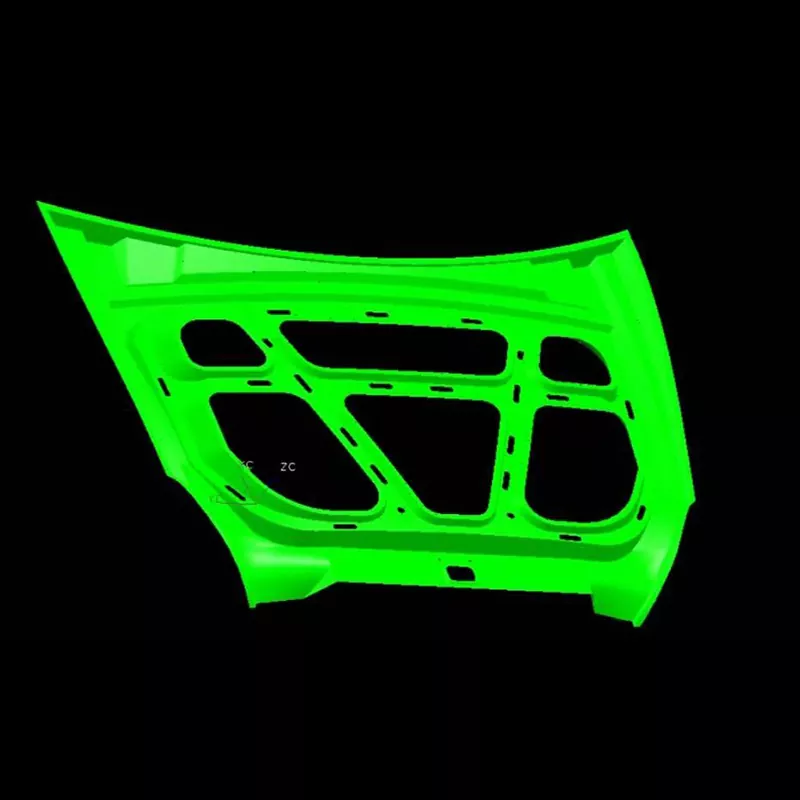

Matriz de estampagem do painel interno do capô automotivo

A matriz de estampagem do painel interno do capô automotivo SIKAIDA é um sistema de estampagem grande e complexo projetado especificamente para formar a estrutura principal do painel interno do capô. Não se trata de uma matriz única, mas de um equipamento completo que abrange múltiplos processos, garantindo a conformação estável de componentes de corpo grandes e de alta precisão.

Principais recursos do produto:

1. Tamanho Grande e Estrutura Complexa

As dimensões padrão da matriz de estampagem do painel interno do capô automotivo são> 800 mm de comprimento e> 600 mm de largura, exigindo a formação de nervuras de reforço, orifícios de montagem e outros recursos. Inclui componentes principais, como matrizes superiores e inferiores, bem como um sistema de orientação, posicionamento e descarga de precisão para garantir uma estampagem estável e precisa.

2. Ultra-alta precisão e alta qualidade

As peças estampadas possuem tolerâncias dimensionais controladas em ±0,1 mm, isentas de defeitos como rachaduras, rugas e arranhões. A própria matriz passa por fabricação rigorosa, precisão de orientação e controle de distribuição de pressão, correspondendo aos padrões de qualidade dos componentes de aparência relacionados.

3. Processo de moldagem integrado avançado

A integração de vários processos, como estampagem profunda e conformação, permite moldagem única, controlando com precisão o fluxo de material e a compensação de retorno elástico. A simulação CAE é usada para prever problemas, garantindo uma estampagem estável e confiável.

4. Sistema de matriz para serviço pesado

A matriz de estampagem do painel interno do capô automotivo pesa dezenas de toneladas e requer equipamentos de pressão em grande escala de mais de 2.000 toneladas. É equipado com pilares-guia de alta precisão, mangas-guia e outros componentes, adequados para produção em massa de alta intensidade e longo prazo.

5. Tratamento de superfície de alta qualidade

A superfície do molde é polida espelhada (Ra≤0,4μm). A dureza superficial e os parâmetros de revestimento são otimizados para diferentes materiais para garantir resistência ao desgaste e qualidade de superfície estável.

Processo de Fabricação

1. Análise de Produto e Design de Processo

A matriz de estampagem do painel interno do capô automotivo usa software CAE, como AutoForm e Dynaform, para analisar a conformabilidade da estampagem, prever defeitos, otimizar processos e determinar parâmetros de estampagem razoáveis, estabelecendo as bases para a fabricação.

2. Projeto de molde

O projeto totalmente 3D é realizado usando UG e CATIA para refinar a estrutura de cada componente, garantindo que a resistência, rigidez e precisão do molde atendam aos requisitos de produção.

3. Seleção de materiais

O corpo da matriz de estampagem do painel interno do capô automotivo é feito de aço 45 e 42CrMo, enquanto os perfis e peças principais usam aço ferramenta como Cr12MoV (HRC48-52 após tratamento térmico). Aço resistente ao desgaste é usado nos pilares guia e nas buchas.

5. Usinagem de Precisão

Usinagem de desbaste e usinagem de precisão CNC de alta velocidade (precisão de superfície ± 0,01 mm), combinada com corte de fio, EDM e outros processos de usinagem especiais, bem como tratamento térmico e tratamento de superfície, garantem que o desempenho do molde atenda aos padrões.

6. Montagem e Moldagem de Teste T0

Após a montagem, o molde é testado em uma prensa. Os parâmetros são ajustados repetidamente, as amostras são inspecionadas e o molde é modificado e otimizado até que todos os indicadores do produto atendam aos padrões.

Aplicação do produto

A matriz de estampagem de painel interno de capô automotivo SIKAIDA é amplamente utilizada na fabricação de painéis internos de capô para carros de passageiros e veículos comerciais, formando com eficiência peças de superfície curvas complexas e apoiando a operação eficiente e estável das linhas de produção de carrocerias das montadoras.

Tendências de Desenvolvimento:

1. Moldagem Integrada Ultra Grande

 A tendência para painéis internos de capô integrados aumenta os requisitos de tonelagem e tamanho do molde. O uso generalizado de prensas com capacidade de 2.000 toneladas ou mais aumenta a complexidade do projeto e da fabricação.

2. Adaptação de material leve

A expansão das aplicações de aço de alta resistência e ligas de alumínio exige ajustes nos parâmetros do projeto do molde, apresentando novos desafios à tecnologia de fabricação.

3. Fabricação e digitalização inteligentes

Aproveitando a simulação CAE, máquinas-ferramentas CNC e tecnologias de gêmeos digitais, alcançamos o gerenciamento digital completo do ciclo de vida dos moldes, melhorando a precisão e a eficiência.

4. Mudança rápida de molde e produção automatizada

Otimizamos as funções de posicionamento rápido e travamento dos moldes, integrando-os com linhas de produção automatizadas para atender às necessidades de produção de múltiplas variedades e pequenos lotes.

A matriz de estampagem do painel interno do capô automotivo SIKAIDA integra tecnologias de vários campos, representando o nível avançado de matrizes de estampagem. Com um ciclo de desenvolvimento de 8 a 15 meses e custos elevados, é uma referência significativa de força corporativa. Ele continuará a se atualizar junto com o desenvolvimento inteligente e leve da indústria automotiva, fornecendo suporte para o desenvolvimento de alta qualidade da indústria automotiva global.
