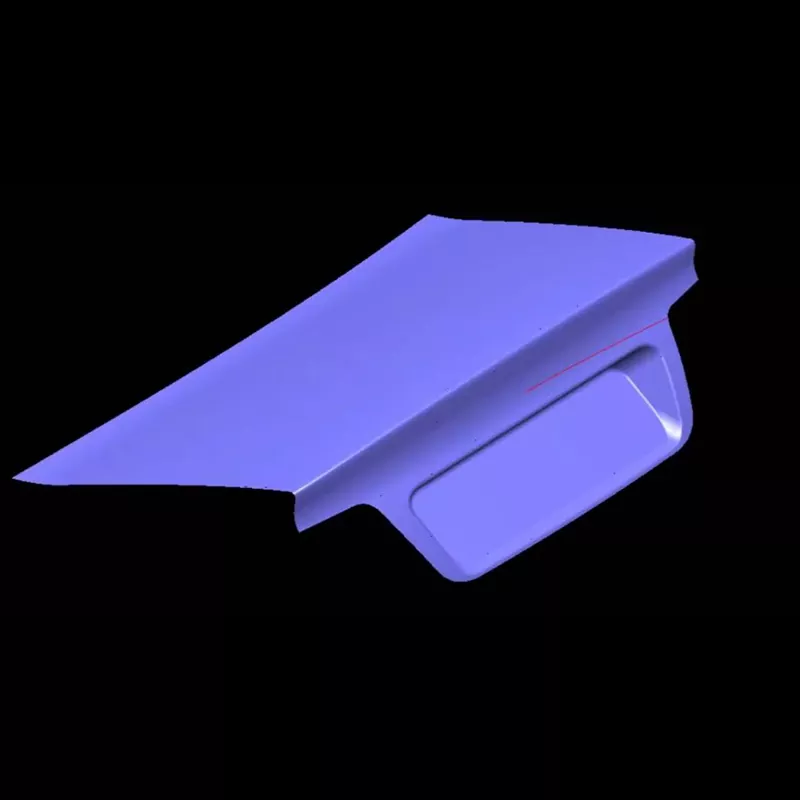

Matriz de estampagem do painel externo da tampa do porta-malas automotivo

A matriz de estampagem do painel externo da tampa do porta-malas da SIKAIDA Automotive é um equipamento grande e de alta precisão projetado especificamente para a produção de componentes metálicos do painel externo da tampa do porta-malas. Utilizando materiais como aço laminado a frio e ligas de alumínio, forma superfícies curvas complexas através de processos avançados de estampagem, integrando tecnologias multidisciplinares e apresentando as capacidades de fabricação profissional da SIKAIDA.

Principais recursos do produto:

1. Formação de superfície curva grande: Adequado para painéis externos complexos de tampa de porta-malas com curva dupla superior a 800 mm × 600 mm de tamanho, formados em um único processo de estampagem, com controle preciso de curvatura e permissão de fluxo de material para evitar defeitos como rachaduras e rugas.

2. Requisitos de alta precisão e alto brilho: As superfícies alcançam polimento espelhado (Ra≤0,4μm), livre de arranhões e amassados; o controle rigoroso dos parâmetros de estampagem garante um acabamento superficial impecável, atendendo aos padrões de aparência de nível automotivo.

3. Adaptabilidade a estruturas geométricas complexas: Nossa matriz de estampagem do painel externo da tampa do porta-malas automotivo se adapta a várias características geométricas dos painéis externos do porta-malas, com superfícies suplementares de processo otimizadas, nervuras de tração e sistemas de ventilação para garantir uma formação uniforme em todas as peças.

4. Sistema de guia e balanceamento de precisão: Equipado com um dispositivo de guia e balanceamento de alta precisão, a coaxialidade das matrizes superior e inferior é ≤0,02mm, garantindo folga de estampagem uniforme e evitando rebarbas e finura excessiva localizada nas peças.

5. Sistema Avançado de Lubrificação e Desmoldagem: Um sistema de lubrificação centralizado reduz o atrito e o desgaste; mecanismos de desmoldagem pneumáticos e hidráulicos garantem uma desmoldagem suave, sem deformações ou arranhões.

Cenários de aplicação de produto

Adequado para fabricação de tampas de porta-malas para veículos de passageiros, como sedãs, SUVs e MPVs. Dividido em três categorias com base no tipo de veículo:

1. Economia: Centra-se no custo, na estrutura simplificada e na adequação para produção em massa.

2. Médio a alto padrão: busca uma aparência requintada, equipado com um sistema de formação e polimento de alta precisão.

3. Nova Energia: Design leve, adequado para processamento de novos materiais, como ligas de alumínio.

Processo de Fabricação

1. Análise de Produto e Simulação de Processo

A matriz de estampagem do painel externo da tampa do porta-malas automotivo utiliza análise de simulação de software profissional para prever defeitos de formação, otimizar processos e estruturas de molde e garantir a racionalidade do projeto.

2. Projeto de molde

Todo o processo de projeto é concluído usando software de projeto 3D, levando em consideração processamento, montagem e manutenção, e gerando desenhos completos e uma lista de BOM.

3. Seleção de materiais

- Base do molde: aço 45# ou 42CrMo, tratado termicamente para garantir resistência e tenacidade.

- Peças de trabalho: Cr12MoV, SKD11 e outros aços ferramenta, com dureza HRC48-52 após tratamento térmico, oferecendo excelente resistência ao desgaste.

- Pilares guia e buchas: Aço rolamento ou aço cromo alto carbono, garantindo alta dureza e alta resistência ao desgaste.

4. Usinagem de Precisão

A usinagem de desbaste permite margem de usinagem de acabamento; a usinagem de acabamento garante precisão e acabamento superficial. As superfícies são polidas e cromadas duras para garantir um acabamento espelhado e resistência ao desgaste.

5. Montagem e depuração (moldagem de teste T0)

Monte as peças padrão e teste a vedação. Execute a estampagem experimental para verificar a precisão e a estabilidade. Otimize os parâmetros e ajuste o molde para garantir que a peça acabada atenda aos padrões.

Tendências de Desenvolvimento

Adaptação a materiais leves, promoção da fabricação inteligente e digital, obtenção de moldagem integrada de precisão, aplicação de tecnologia de fabricação aditiva e prática de conceitos de fabricação ecológica.

Perguntas frequentes

Q1: Quais materiais são normalmente usados ​​na matriz de estampagem do painel externo da tampa do porta-malas automotivo?

A1: A base do molde geralmente usa aço estrutural de carbono ou aço estrutural de liga, como aço 45# e 42CrMo. A superfície de trabalho usa aço para ferramentas com alto teor de carbono e alto cromo, como Cr12MoV e SKD11. Os pilares guia e as buchas são feitos de aço para rolamentos ou aço cromo com alto teor de carbono. Todos os materiais devem passar por tratamento térmico adequado para atingir a dureza, resistência e resistência ao desgaste exigidas.

Q2: Quanto tempo dura o ciclo de produção da matriz de estampagem do painel externo da tampa do porta-malas automotivo?

A2: O ciclo de desenvolvimento de matrizes de estampagem para painéis externos de porta-malas automotivos é normalmente de 8 a 15 meses, dependendo da complexidade do produto, dos requisitos técnicos e das necessidades do cliente. A fase de projeto requer 2 a 3 meses, a fase de fabricação requer 4 a 6 meses e a fase de montagem, depuração e moldagem de teste requer 2 a 3 meses. Todo o processo requer múltiplas rodadas de otimização iterativa para atender aos requisitos de produção em massa.

Q3: Como garantir a qualidade da aparência do painel externo do porta-malas?

A3: Garantir a qualidade da aparência requer controle em vários estágios: Primeiro, a superfície da matriz deve atender aos padrões de polimento de nível espelhado (Ra≤0,4μm); segundo, a lubrificação, a força do suporte da peça bruta e a força de estampagem devem ser estritamente controladas durante o processo de estampagem; terceiro, a seleção adequada do material é necessária para evitar defeitos superficiais; e quarto, é necessário um método de desmoldagem razoável para evitar arranhões. Além disso, tratamentos de superfície, como cromagem dura e pintura, são necessários para melhorar a qualidade da aparência e a resistência à corrosão.
