Matriz de estampagem do painel lateral esquerdo automotivo

A matriz de estampagem do painel lateral esquerdo da SIKAIDA Automotive é um sistema de ferramentas de estampagem grande, de alta precisão e complexo desenvolvido pela SIKAIDA para estampar o painel lateral esquerdo integral de chapas de aço ou alumínio. Não é uma matriz única, mas um sistema completo e integrado que inclui componentes-chave, como matrizes de corte, matrizes de trefilação, matrizes de corte e matrizes de flange. O nível de fabricação deste produto representa diretamente o mais alto padrão de matrizes de estampagem de painéis de carroceria automotiva e é um símbolo central da força abrangente da SIKAIDA como fornecedor profissional na indústria de matrizes.

Recursos detalhados do produto

1. Tamanho Grande e Estrutura Complexa

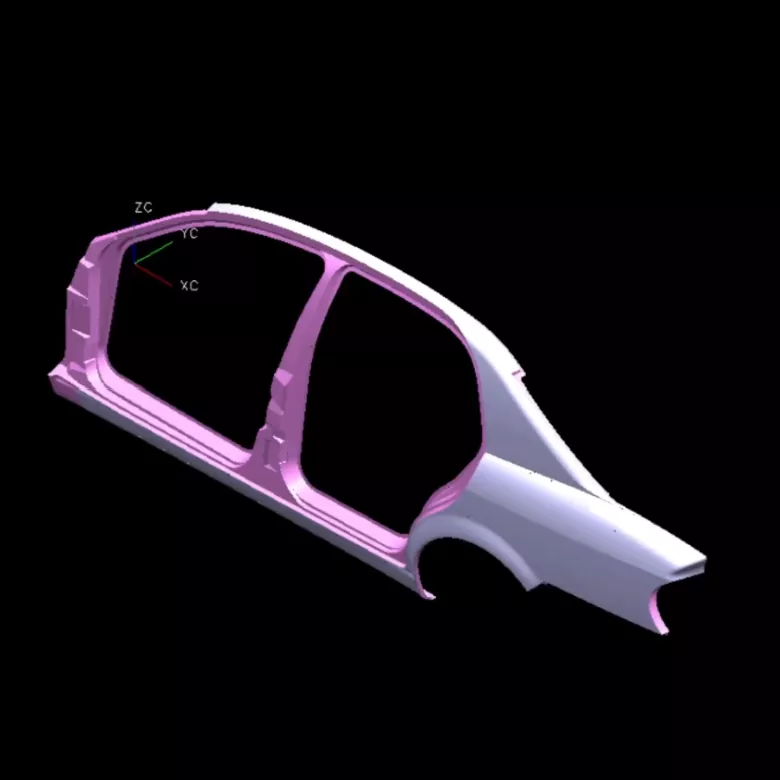

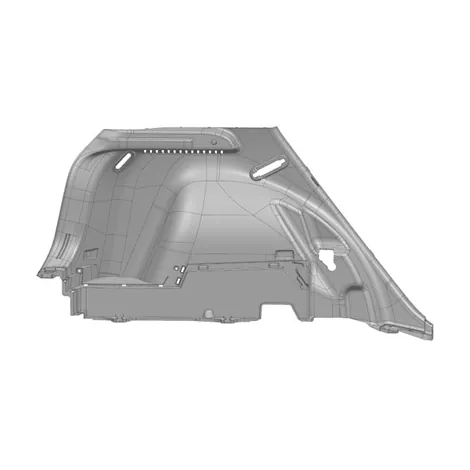

O painel lateral esquerdo de um carro é grande (normalmente mais de 1,5 metros de comprimento e 0,8-1 metro de largura), com um formato complexo, incluindo características de desenho profundo, curvaturas complexas, aberturas de janelas e linhas características. A matriz de estampagem do painel lateral esquerdo automotivo da SIKAIDA pode formar com precisão os orifícios de montagem, nervuras de reforço e detalhes de flange no painel lateral. Através da análise de simulação profissional e otimização da estrutura do molde, garante uma distribuição razoável de tensão e formação estável.

2. Requisitos de alta precisão e alta qualidade

Como principal componente externo de um carro, o painel lateral esquerdo deve estar livre de arranhões, rugas, amassados ​​e outros defeitos. A SIKAIDA controla rigorosamente a qualidade, com requisitos rigorosos para acabamento superficial do molde e distribuição de pressão. As superfícies formadoras de chave são finamente polidas até obter um acabamento espelhado, evitando efetivamente defeitos superficiais causados ​​pelo atrito entre a chapa metálica e o molde durante a estampagem.

3. Formação Integrada de Multiprocessos

A estampagem do painel lateral esquerdo requer a conclusão contínua de vários processos, incluindo estampagem, trefilação, corte e flangeamento. A matriz de estampagem do painel lateral esquerdo automotivo da SIKAIDA funciona perfeitamente com modernas linhas de produção automatizadas, empregando tecnologia de transferência robótica para obter estampagem contínua em várias estações. Isto equilibra a eficiência da produção com a qualidade consistente do produto, e o layout do processo científico encurta os ciclos de produção e reduz os custos.

4. Sistema complexo de orientação e equilíbrio

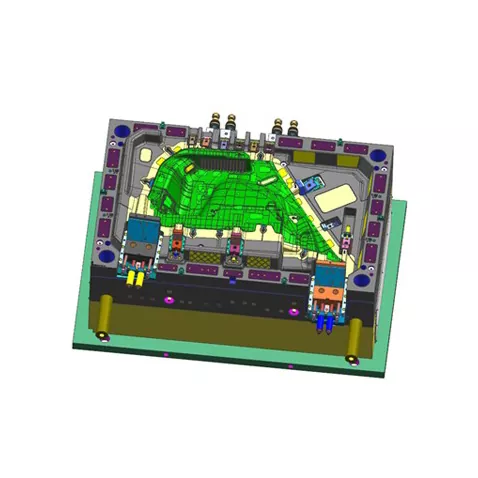

Abordando as formas complexas e as grandes dimensões dos painéis laterais, a matriz está equipada com um sistema de guiamento de alta precisão (pilares guia, mangas guia, placas guia laterais) para garantir o fechamento preciso das matrizes superiores e inferiores. Um sistema de balanceamento abrangente (molas de nitrogênio, blocos de equilíbrio mecânico) garante uma estampagem estável e segura, prolongando a vida útil da matriz.

5. Sistema avançado de lubrificação e ventilação

A matriz possui um complexo sistema de lubrificação automática que aplica lubrificante automaticamente durante a estampagem, reduzindo o atrito entre a chapa metálica e a matriz e melhorando a qualidade da conformação. As matrizes de trefilação grandes são equipadas com um sistema de ventilação multiponto para evitar rugas, amassados ​​e outros defeitos de formação causados ​​pelo ar preso.

Recursos e aplicações do produto

A matriz de estampagem do painel lateral esquerdo da SIKAIDA Automotive é usada principalmente na fabricação de painéis laterais para veículos de passageiros, como sedãs, SUVs e MPVs. Também pode ser utilizado na produção de painéis laterais de cabine e outros revestimentos para veículos comerciais. Os moldes são feitos de liga de aço de alta resistência, com superfícies principais submetidas a tratamento térmico e polimento de precisão, resultando em alta resistência ao desgaste, alta precisão e longa vida útil. Como uma fábrica profissional com ampla experiência em produção, a SIKAIDA pode customizar soluções de moldes de acordo com os diferentes modelos de veículos e necessidades do cliente, atendendo aos diversos requisitos de produção da indústria automotiva.

Introdução ao processo de fabricação

1. Análise de Produto e Simulação CAE

Antes do projeto do molde, a SIKAIDA usa software de simulação de estampagem profissional, como AutoForm e Dynaform, para prever a conformabilidade, deformação e retorno elástico dos painéis laterais, identificando antecipadamente riscos de qualidade, otimizando soluções de processo e estruturas de molde e reduzindo custos de teste e modificação.

2. Projeto de molde

Softwares avançados de design 3D, como UG e CATIA, são usados ​​para completar o projeto 3D completo de todos os componentes, incluindo o molde superior, o molde inferior e o anel de pressão. Fatores como espessura da chapa metálica e compensação de retorno elástico são totalmente considerados para garantir a precisão e estabilidade do molde. O esquema de design é revisado e confirmado por engenheiros profissionais.

3. Seleção de materiais

O substrato da matriz de estampagem do painel lateral esquerdo automotivo usa aço estrutural de carbono de alta qualidade (como aço 45) ou aço estrutural de liga (como 42CrMo) para garantir resistência e rigidez. As peças de trabalho (perfis, arestas de corte) usam aço para ferramentas com alto teor de carbono e alto cromo (como Cr12MoV, SKD11) ou aço para metalurgia do pó para garantir alta dureza, alta resistência ao desgaste e prolongar a vida útil do molde.

4. Usinagem de Precisão

- Usinagem Desbaste: A usinagem inicial é realizada utilizando uma fresadora pórtico grande ou centro de usinagem pórtico CNC, com margem para acabamento.

- Usinagem de Acabamento: A usinagem de precisão do centro de usinagem CNC de alta velocidade de perfis e arestas de corte garante precisão dimensional e rugosidade superficial.

- Usinagem Especial: A usinagem por descarga elétrica (EDM) é utilizada para processar perfis e cantos complexos; fio EDM é usado para usinar furos e contornos de precisão; têmpera e revenimento são realizados para atingir uma dureza de 48-52 HRC.

- Tratamento de Superfície: Aplica-se cromagem dura ou nitretação nos perfis para melhorar a dureza e a resistência ao desgaste, além de realizar prevenção de ferrugem e desengorduramento.

5. Montagem e depuração (molde de teste T0)

Todos os componentes são montados em um molde completo, instalado no equipamento de estampagem para moldagem experimental. Técnicos profissionais ajustam repetidamente os parâmetros do processo, como pressão e curso, até que uma peça qualificada seja produzida. Após inspeção da primeira peça e confirmação da medição dimensional, ela é entregue ao cliente.

Tendências de Desenvolvimento

1. Moldagem Integrada Ultra Grande

Os painéis laterais automotivos estão evoluindo para estruturas integradas maiores, exigindo maior tonelagem de molde (até 2.000 toneladas e acima) e estabilidade dimensional. A SIKAIDA otimiza continuamente o design e a tecnologia de processamento, permitindo o desenvolvimento de matrizes de estampagem de painel lateral integradas ultragrandes para atender às necessidades de veículos de nova energia e modelos de próxima geração.

2. Aplicação de material leve

Com o desenvolvimento da redução de peso automotivo, novos materiais, como aço de alta resistência e ligas de alumínio, são amplamente utilizados. A SIKAIDA otimiza a estrutura do molde e a tecnologia de tratamento de superfície para se adaptar às características de formação de novos materiais (por exemplo, matrizes de trefilação de liga de alumínio são equipadas com revestimentos especiais e sistemas de lubrificação).

3. Fabricação e digitalização inteligentes

Sensores de pressão e temperatura são incorporados ao molde para monitorar os parâmetros de estampagem em tempo real, permitindo manutenção preditiva e otimização do processo. Combinado com a tecnologia digital twin para depuração virtual, o ciclo de desenvolvimento pode ser reduzido em 20-30%, melhorando a eficiência de P&D.

4. Mudança Rápida e Automação de Matrizes

Para necessidades de produção de vários lotes e pequenos lotes, o molde adota uma estrutura de troca rápida de matriz (fixação rápida, posicionamento automático), juntamente com robôs automatizados e sistemas de inspeção visual, alcançando um alto grau de automação na produção de estampagem e melhorando a flexibilidade da produção.

Perguntas frequentes

Q1: Quais materiais são normalmente usados ​​para a matriz de estampagem do painel lateral esquerdo automotivo?

A1: A base do molde geralmente usa aço estrutural de carbono de alta qualidade (como aço 45) ou aço estrutural de liga (como 42CrMo). As peças de trabalho (perfis, arestas de corte) usam aço para ferramentas com alto teor de carbono e alto cromo (como Cr12MoV, SKD11) ou aço para metalurgia do pó para garantir alta dureza (48-52 HRC) e alta resistência ao desgaste. Alguns moldes de alta qualidade usam metal duro ou tecnologia de revestimento de superfície para melhorar a vida útil.

Q2: Quanto tempo dura o ciclo de fabricação de um molde de estampagem do painel lateral esquerdo automotivo?

A2: O ciclo de fabricação de matrizes de estampagem para o painel lateral esquerdo de um automóvel normalmente varia de 8 a 15 meses, dependendo de fatores como complexidade da peça, requisitos de precisão e capacidade de produção. O ciclo de desenvolvimento para matrizes complexas de painéis laterais de superfície curva pode exceder 15 meses, enquanto matrizes de estrutura simples podem ser concluídas dentro de 8 a 10 meses. Todo o processo, desde o design e processamento até a montagem e depuração, requer colaboração entre vários departamentos.
