Matriz de estampagem do painel interno da tampa do porta-malas automotivo

A matriz de estampagem do painel interno da tampa do porta-malas SIKAIDA Automotive é um sistema de molde integrado grande, complexo e de alta precisão usado para estampar aço laminado a frio, aço inoxidável, liga de alumínio e outras folhas de metal em painéis internos da tampa do porta-malas qualificados. Não é um molde único, mas um sistema de molde progressivo ou composto de múltiplas estações que pode completar processos de conformação, corte, puncionamento e flangeamento em uma única operação. É uma referência em tecnologia de moldes para carrocerias automotivas, determinando diretamente a aparência, o ajuste e o desempenho estrutural do produto final.

Principais recursos do produto

1. Tamanho Grande e Estrutura Complexa

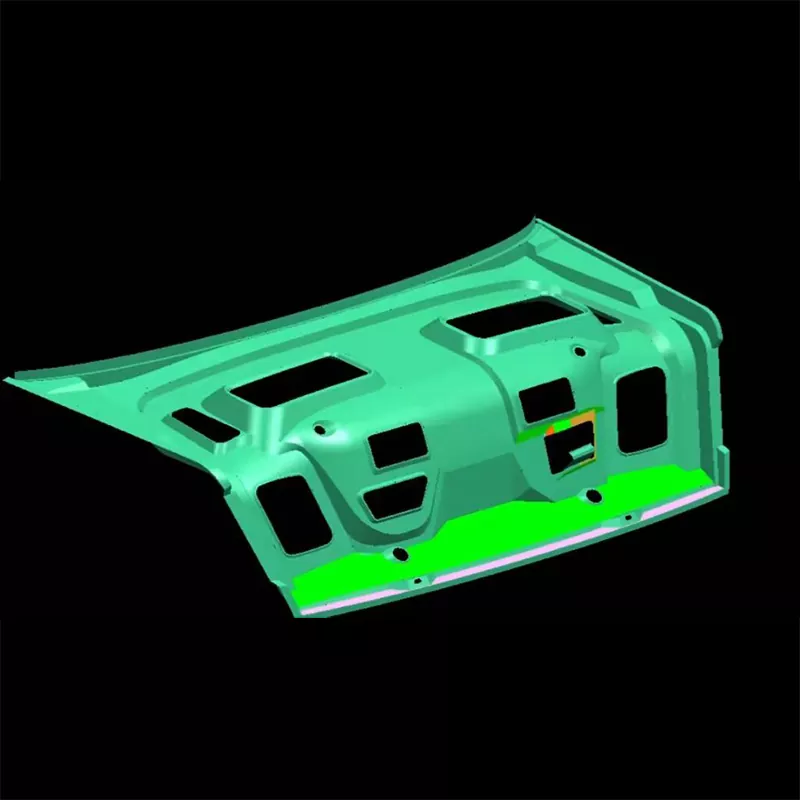

Os painéis internos da tampa do porta-malas têm normalmente mais de 1,2 metros de comprimento e 0,8-1,0 metros de largura, com formas complexas, incluindo nervuras de reforço, orifícios de montagem e estruturas de flange. A matriz de estampagem do painel interno da tampa do porta-malas automotivo utiliza inúmeras superfícies de forma livre e usinagem contínua em múltiplas estações para garantir a formação precisa de contornos complexos.

2. Precisão ultra-alta e qualidade de superfície

Como componente exterior e estrutural, o painel interno do porta-malas não apresenta arranhões, rugas ou rachaduras. Os moldes SIKAIDA apresentam superfícies ultra-lisas, distribuição uniforme de tensão e fluxo de material otimizado, alcançado através de usinagem de alta precisão e tecnologias avançadas de tratamento de superfície.

3. Compatibilidade com vários materiais

Compatível com vários materiais de chapa, como aço laminado a frio, aço galvanizado, aço inoxidável e ligas de alumínio, a estrutura do molde é otimizada para o desempenho de conformação e características de retorno elástico de diferentes materiais. Pode integrar sistemas especiais de posicionamento e reconhecimento para obter uma produção flexível.

4. Mecanismo de formação complexo e automação

Para vários ângulos negativos e estruturas rebaixadas, a matriz de estampagem do painel interno da tampa do porta-malas automotivo é equipada com uma cunha completa, controle deslizante e mecanismo de formação hidráulica, juntamente com uma alimentação automática, posicionamento preciso e sistema de descarga estável, permitindo uma produção em massa não tripulada confiável.

5. Monitoramento e Controle Inteligente

O molde integra sensores de pressão, detectores de deslocamento e controladores de temperatura para obter monitoramento em tempo real do processo de moldagem, auto-otimização de parâmetros e rastreabilidade de qualidade, garantindo a consistência dos produtos em lote.

Áreas de aplicação

As matrizes de estampagem do painel interno do tronco SIKAIDA são amplamente utilizadas em vários veículos de passageiros e campos relacionados:

- Sedans, hatchbacks, SUVs, MPVs

- Veículos de novas energias (elétricos puros, híbridos plug-in, híbridos)

- Fabricação de peças automotivas

- Mercado de reparo e substituição de reposição automotiva

Com o desenvolvimento de veículos leves, a aplicação de painéis internos de porta-malas em liga de alumínio está se tornando cada vez mais difundida. Nossa tecnologia de moldes continua a ser atualizada para se adaptar aos requisitos mais elevados de materiais e processos.

Processo de Fabricação

1. Análise de Produto e Simulação CAE

A matriz de estampagem do painel interno da tampa do porta-malas automotivo usa os softwares AutoForm e Dynaform para análise de conformabilidade, previsão de retorno elástico e simulação de distribuição de espessura para evitar proativamente defeitos de moldagem, como rachaduras, enrugamentos e retorno elástico.

2. Projeto de molde

Projeto totalmente 3D usando os softwares UG, CATIA e SolidWorks, abrangendo projeto de superfície, sistemas de orientação, descarga e posicionamento, combinando totalmente as propriedades dos materiais e os parâmetros do equipamento.

3. Seleção de materiais

- Peças de trabalho: Cr12MoV, SKD11, W6Mo5Cr4V2 (alta dureza, alta resistência ao desgaste)

- Corpo Base: aço 45#, Q235 (alta resistência, alta rigidez)

Postes-guia e buchas: Aço para rolamento, SUJ2 (precisão estável)

4. Usinagem de Precisão

- Usinagem de desbaste: fresamento de pórtico, eletroerosão a fio

Usinagem de acabamento: CNC de alta velocidade (precisão ± 0,01 mm), retificação, polimento

- Usinagem Especial: Usinagem por Descarga Elétrica (EDM), eletropolimento

Tratamento de superfície: Nitretação, cromagem, revestimento DLC

5. Montagem e molde de teste T0

Depois de concluir a montagem e o teste de precisão de todas as peças, são realizados testes de moldagem e inspeção da primeira peça. A modificação e otimização contínua do molde são realizadas até que a produção em massa estável seja alcançada.

Tendências de Desenvolvimento

1. Moldagem leve e integrada: Utilizando ligas de alumínio e aço de alta resistência, vários componentes são integrados em uma única unidade, reduzindo o número de peças e pontos de conexão.

2. Tecnologias de termoformação e hidroformação: Amplamente aplicados a materiais de alta resistência, os moldes são equipados com sistemas avançados de controle de temperatura e materiais resistentes a altas temperaturas, atingindo temperaturas de formação de 500-900 ℃.

3. Fabricação Inteligente e Digitalização: A integração de redes de sensores e a combinação de tecnologia de gêmeo digital, comissionamento virtual, manutenção preditiva e auto-otimização de processos são alcançadas.

4. Aplicações de fabricação aditiva: A impressão 3D é usada para fabricar canais complexos de água de resfriamento e estruturas leves, melhorando a eficiência do molde e encurtando os ciclos de fabricação.

5. Tecnologia de conformação multimaterial: Adaptável a estruturas corporais compostas de aço-alumínio e plástico-metal, atendendo às necessidades especiais de conformação multimaterial.

Perguntas frequentes

Q1: Quais materiais são normalmente usados ​​na matriz de estampagem do painel interno da tampa do porta-malas automotivo?

A1: A parte funcional do molde usa principalmente aço para ferramentas com alto teor de carbono e alto cromo (como Cr12MoV, SKD11) e aço de alta velocidade para garantir alta dureza e resistência ao desgaste; a parte base usa aço estrutural como aço 45 e Q235 para garantir resistência; os pilares-guia e as buchas utilizam aço para rolamento ou SUJ2. A seleção do material do molde será ajustada para diferentes materiais de formação; por exemplo, ao formar ligas de alumínio, mais atenção será dada ao antiaderente e à condutividade térmica do material.

Q2: Quanto tempo dura o ciclo de produção da matriz de estampagem do painel interno da tampa do porta-malas automotivo?

A2: A matriz de estampagem para o painel interno do porta-malas automotivo normalmente leva de 8 a 15 meses desde o projeto até a entrega. O ciclo específico depende da complexidade do produto, do tipo de material, dos requisitos de precisão e do nível técnico da empresa fabricante. Matrizes complexas de moldagem de peça única ou matrizes usando novos materiais podem ter um ciclo de desenvolvimento mais longo.

Q3: Como garantir a qualidade de formação do painel interno do tronco?

A3: Garantir a qualidade da conformação requer controle de múltiplos aspectos: Primeiro, análise preliminar de simulação CAE para prever possíveis defeitos de conformação; segundo, precisão na fabricação de moldes, com acabamento superficial normalmente exigindo Ra0,4 ou superior; terceiro, otimização dos parâmetros do processo, incluindo pressão, curso e lubrificação; quarto, empregando sistemas avançados de monitoramento para monitorar o processo de conformação em tempo real; e quinto, inspeção rigorosa de matérias-primas e controle de estabilidade do processo.

Q4: Qual é a vida útil do molde?

A4: Dependendo do material e do processo, a vida útil de uma matriz de estampagem do painel interno da tampa do porta-malas automotivo é normalmente entre 300.000 e 1.000.000 ciclos. O uso de materiais de molde de alta qualidade e processos de tratamento térmico apropriados, combinados com manutenção adequada, podem prolongar significativamente a vida útil do molde. A vida útil das matrizes de conformação de liga de alumínio é geralmente mais longa do que a das matrizes de conformação de aço.

Q5: Como atender aos requisitos de formação de diferentes materiais?

A5: Os moldes precisam ser projetados especificamente para diferentes materiais. Por exemplo, a conformação do aço requer maior força de conformação e melhor lubrificação; a formação de ligas de alumínio requer consideração da adesão do material e da condutividade térmica; e a formação de aço de alta resistência requer maior compensação de retorno elástico. Ao ajustar o formato do molde, os parâmetros do processo e o tratamento de superfície, as características de formação de diferentes materiais podem ser adaptadas.
