Matrizes de estampagem de suporte pequeno automotivo

Pequenos suportes automotivos são componentes críticos de suporte de carga usados ​​para apoiar montagens, fixar posições, conectar estruturas e transferir cargas. As matrizes de estampagem de suporte pequeno da SIKAIDA Automotive são projetadas especificamente para vários suportes de precisão, como aqueles para motores e suspensões, integrando suporte complexo e posicionamento preciso de furos para atender aos rigorosos requisitos da produção automotiva.

Principais recursos do produto

1. Formação de Estrutura de Suporte Complexa

Apesar do tamanho compacto e da estrutura complexa dos suportes, os moldes SIKAIDA, por meio de simulação precisa e compensação de retorno elástico, controlam dimensões críticas dentro de ± 0,1 mm, garantindo que o nivelamento, a precisão do furo e a rigidez estrutural atendam aos padrões.

2. Alta resistência e alta rigidez

Os componentes principais das matrizes de estampagem de suporte pequeno automotivo utilizam aços para moldes de alta dureza, como SKD11 e Cr12MoV, alcançando uma dureza de HRC 48–52 após tratamento térmico. Isto permite-lhes suportar cargas de impacto de alta frequência e ter uma vida útil superior a 500.000 ciclos, garantindo uma capacidade de carga estável.

3. Design Integrado Multifuncional

Integrando vários processos, como estampagem, dobra e puncionamento, e incorporando mecanismos como blocos deslizantes e molas de nitrogênio, o processamento complexo pode ser concluído em um único golpe, melhorando significativamente a eficiência da produção e a qualidade do produto.

4. Posições de furos de precisão e sistema de conexão

A precisão do furo de instalação atinge ± 0,05 mm e a rugosidade da parede do furo Ra 0,8. Estruturas de conexão flangeadas e rebitadas otimizadas garantem uma conexão de suporte segura e sem afrouxamento, garantindo um uso confiável do veículo a longo prazo.

5. Nesting Inteligente e Otimização CAE

Utilizando software CAE, como o AutoForm, para otimizar o agrupamento, a utilização do material aumenta para mais de 85%, reduzindo efetivamente os defeitos de conformação e diminuindo a taxa de refugo.

Áreas de aplicação

As matrizes de estampagem de suporte pequeno automotivo SIKAIDA têm amplas aplicações, abrangendo a produção de suportes de motor, suspensão, painel, assento, bateria, porta e sistema de escapamento.

Processo de Fabricação

1. Design de Produto e Análise CAE

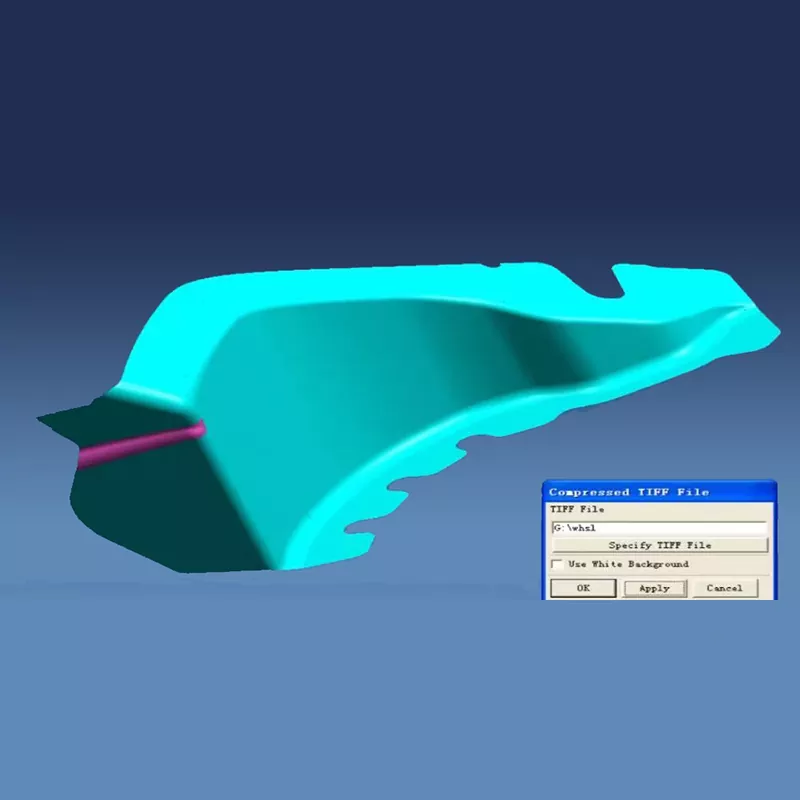

A criação de simulação e a otimização do processo são realizadas usando o software CAE para identificar possíveis defeitos e determinar a solução ideal, garantindo o sucesso da fabricação do molde.

2. Projeto 3D da estrutura do molde

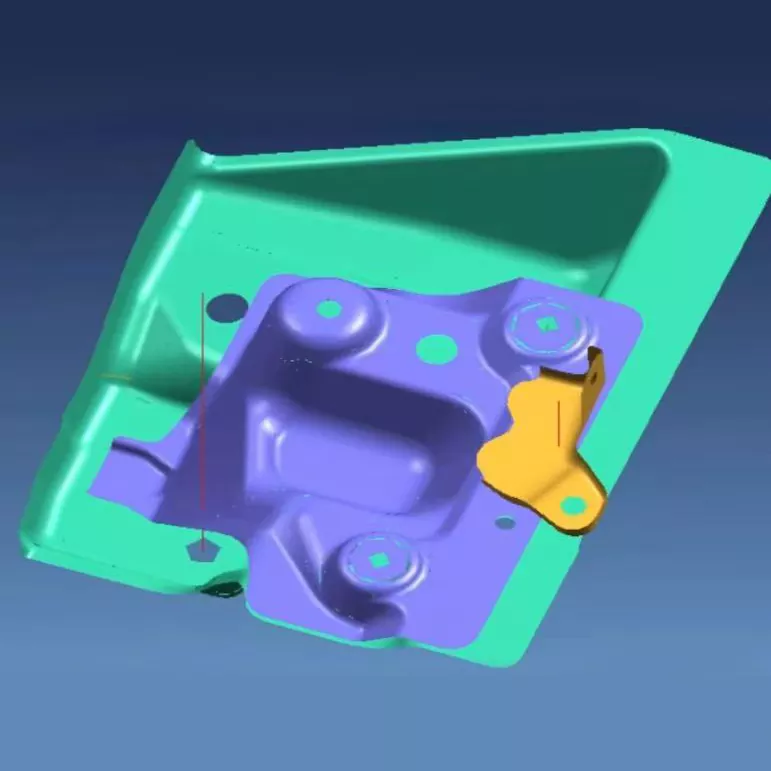

As matrizes de estampagem de suporte pequeno automotivo utilizam software de design 3D completo, como UG e CATIA, para refinar cavidades, sistemas de guia e outros componentes, garantindo uma estrutura de molde racional e facilidade de manutenção.

3. Seleção de materiais

As peças de trabalho são feitas de aço de molde duro, como SKD11, a base do molde é feita de aço 45 com tratamento térmico, as peças padrão usam aço para rolamento GCr15 e as peças de puncionamento usam aço de alta velocidade ou metal duro para garantir precisão e durabilidade.

4. Usinagem de Precisão

A usinagem de desbaste permite tolerâncias e a usinagem de precisão garante a exatidão. Tratamentos de superfície como nitretação e cromagem dura aumentam ainda mais a dureza e a resistência ao desgaste do molde, garantindo a qualidade do produto.

5. Montagem e depuração

Após a montagem de precisão, as matrizes de estampagem de suporte pequeno automotivo passam por prensagem e depuração de teste. A inspeção da primeira peça e a produção experimental em lote verificam a precisão, estabilidade e confiabilidade do molde.

Perguntas frequentes

Q1: Quais materiais são normalmente usados ​​em matrizes de estampagem de suporte pequeno automotivo?

A1: As peças de trabalho usam principalmente aços para moldes de alta dureza, como SKD11, Cr12MoV e DC53. A estrutura do molde utiliza aços estruturais como aço 45 e Q235. Peças padrão, como pilares-guia e buchas, utilizam aço para rolamentos GCr15. Para áreas de alto desgaste, como furos, às vezes é usado liga dura ou aço rápido para garantir a resistência, dureza e durabilidade do molde.

Q2: Quanto tempo dura o ciclo de produção de moldes de pequenos suportes automotivos?

A2: Dependendo da complexidade do molde e dos requisitos de precisão, o ciclo de produção é normalmente de 10 a 18 semanas. Os moldes de braquetes simples levam aproximadamente 10 semanas para serem fabricados, os moldes de braquetes de média complexidade levam 14 semanas e os moldes de braquetes complexos de alta precisão podem exigir 18 semanas ou mais. O ciclo específico depende da complexidade da estrutura do suporte, dos requisitos de precisão dos furos e da dificuldade do processo de usinagem.

Q3: Qual é a vida útil das matrizes de estampagem de suporte pequeno automotivo?

A3: Sob condições normais de uso e manutenção, a vida útil de matrizes de estampagem de suporte pequeno pode atingir mais de 500.000 ciclos. Através da seleção de materiais de alta qualidade, tratamento térmico adequado e usinagem de precisão, a vida útil de algumas matrizes pode chegar a 1 milhão de ciclos. Especialmente para peças de alto desgaste, como puncionamento, manutenção e substituição regulares são necessárias para garantir a qualidade do produto.

Q4: Como garantir a precisão e o desempenho do suporte dos suportes estampados?

A4: Através da análise CAE para otimizar os parâmetros do processo, adotando sistemas de orientação de alta precisão, controlando o retorno elástico do material e verificando e mantendo regularmente a precisão da matriz, a precisão dimensional do suporte pode ser controlada dentro de ± 0,1 mm e o nivelamento da superfície de suporte pode atingir 0,05 mm/m. Ao mesmo tempo, um projeto estrutural razoável e processos de tratamento térmico garantem que o suporte tenha rigidez de suporte e resistência de conexão suficientes.

Q5: Quais são os principais pontos de controle no processo de fabricação de moldes de suporte?

A5: Os principais pontos de controle na fabricação de moldes de suporte incluem: ① Usinagem de furos de precisão para garantir a precisão do furo de instalação; ② Usinagem de superfície de suporte para garantir planicidade e suavidade; ③ Formação de estrutura de conexão para garantir a resistência da conexão; ④ Processo de tratamento térmico para garantir dureza e tenacidade; ⑤ Montagem e depuração para garantir a precisão do molde e estabilidade operacional. Cada ponto de controle requer rigorosa inspeção de qualidade e controle de processo.
