Matriz de estampagem do painel externo da porta dianteira direita automotiva

A matriz de estampagem do painel externo da porta dianteira direita da SIKAIDA Automotive é um equipamento personalizado básico para estampar os painéis externos da porta dianteira direita. Como fornecedor profissional, a SIKAIDA segue altos padrões, estampando materiais metálicos em painéis externos de portas dianteiras direitas de alta precisão e alta qualidade de superfície. Isto é crucial para garantir a qualidade do produto e reflete a sua força abrangente como uma fábrica líder de moldes na China.

Detalhes do produto

1. Grande formação de superfície curva

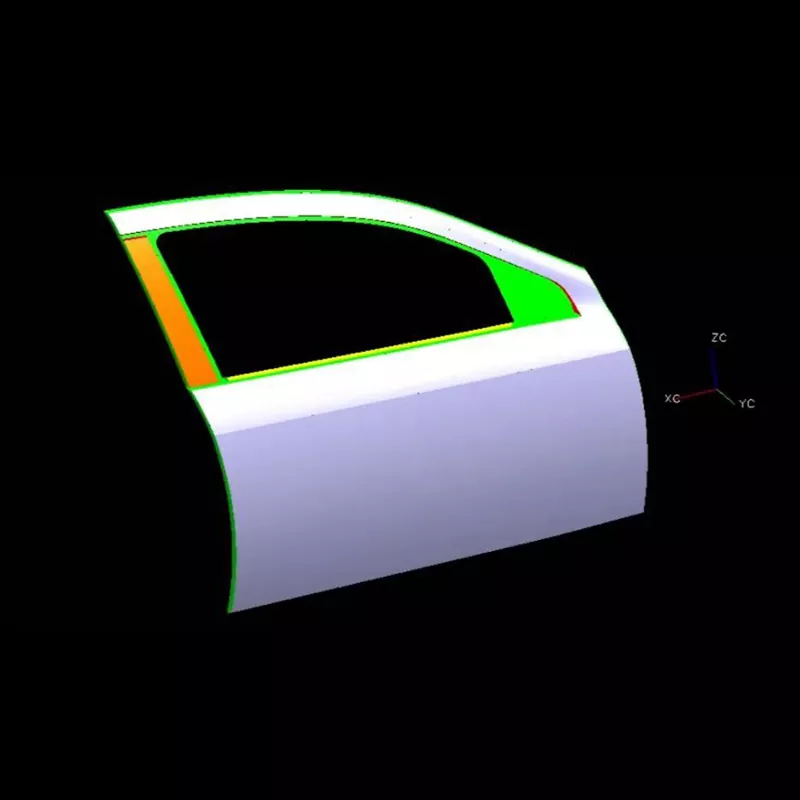

O painel externo da porta frontal direita excede 1,5 metros de tamanho, com uma superfície curva complexa, exigindo a formação única de características principais. A SIKAIDA emprega usinagem CNC de cinco eixos e acabamento manual para controlar rigorosamente a precisão do molde e a qualidade da superfície, contando com equipamentos avançados de fábrica para garantir resultados de moldagem.

2. Requisitos de alta precisão e alto brilho

Como componente exterior, o painel exterior da porta requer um acabamento liso e sem defeitos. A matriz de estampagem do painel externo da porta dianteira direita automotiva SIKAIDA tem uma rugosidade da superfície de trabalho de Ra0,4μm ou superior. Através de polimento especial e design otimizado de folga e superfície de pressão, garante tensão uniforme no material da folha e uma superfície livre de defeitos.

3. Integração de processos complexos

Adaptáveis ​​a processos avançados como termoformação e soldadura a laser, os moldes SIKAIDA integram diversos dispositivos auxiliares, permitindo a configuração de estruturas de moldagem complexas, melhorando a eficiência e a qualidade, e apresentando robustez técnica profissional.

4. Poderoso sistema de descarga e orientação

Para a estrutura complexa do painel externo da porta, o molde é equipado com um sistema de orientação e descarga de alta precisão, com componentes de mola configurados com precisão para garantir uma desmoldagem suave do material em folha sem deformação, melhorando a eficiência e o rendimento da produção.

5. Sistema de controle e monitoramento de precisão

Os moldes de última geração são equipados com um sistema completo de detecção para monitoramento em tempo real do processo de estampagem; alguns moldes integram funções automáticas de lubrificação e ajuste do molde, alcançando uma produção inteligente e melhorando a estabilidade.

Recursos e aplicações do produto

Esta matriz de estampagem do painel externo da porta dianteira direita automotiva é usada na fabricação de portas para vários carros de passageiros e veículos comerciais. SIKAIDA, acompanhando a tendência de leveza, amplia sua compatibilidade com aço de alta resistência e materiais de liga de alumínio. Como fornecedor profissional na China, pode fornecer soluções personalizadas.

Introdução ao processo de fabricação

1. Projeto de produto e análise CAE A matriz de estampagem do painel externo da porta dianteira direita automotiva utiliza software profissional como o AutoForm para análise de formação e otimização de processos, prevendo defeitos e estabelecendo as bases para a fabricação de moldes.

2. Projeto da estrutura do molde O projeto 3D completo é realizado usando software UG e CATIA, considerando de forma abrangente todos os sistemas de molde, equilibrando precisão e facilidade de manutenção e reduzindo erros de projeto.

3. Seleção de materiais Materiais de alta qualidade, como aço 45# e Cr12MoV, são selecionados para garantir alta resistência e alta resistência ao desgaste do molde, adequados para produção de alta intensidade a longo prazo e solidificar a base para a qualidade.

4. Usinagem de precisão: Desbaste, acabamento (CNC de alta velocidade, etc.), polimento espelhado e cromagem dura são realizados para garantir a vida útil do molde e a qualidade da estampagem.

5. Montagem e depuração (moldagem de teste T0): Após a montagem de precisão, o molde é testado na máquina para ajustar os parâmetros do processo, inspecionar a primeira peça, otimizar o molde e o processo e garantir a produção estável de produtos qualificados.

Tendências de Desenvolvimento:

1. Moldagem ultraleve e integrada

Seguindo a tendência de leveza, são desenvolvidos moldes adaptados a novos materiais e adotada tecnologia de moldagem integrada para reduzir o número de peças e melhorar a eficiência e estabilidade.

2. Produção Inteligente e Digital

Sensores integrados no molde, combinados com a tecnologia digital twin, permitem monitoramento em tempo real e depuração virtual, encurtando o ciclo de P&D e promovendo atualizações inteligentes.

4. Multimateriais e Processos Compostos

Adaptação a carrocerias multimateriais, fortalecendo a aplicação de processos compósitos no molde e melhorando a adaptabilidade de processamento de diversos materiais, como aço e alumínio.

4. Fabricação Aditiva e Remanufatura

A matriz de estampagem do painel externo da porta dianteira direita automotiva utiliza impressão 3D de metal para melhorar a eficiência da fabricação e prolonga a vida útil do molde por meio de tecnologias como a remanufatura a laser, incorporando o conceito de desenvolvimento verde.

Perguntas frequentes

Q1: Quais materiais são normalmente usados ​​na matriz de estampagem do painel externo da porta dianteira direita automotiva?

A1: A base do molde geralmente usa aço estrutural de carbono de alta qualidade (como 45#) e aço estrutural de liga (como 42CrMo). As superfícies de trabalho usam aço para ferramentas com alto teor de carbono e alto cromo (como Cr12MoV, SKD11) ou aço para metalurgia do pó (como CPM-VANADIS 6) para garantir alta resistência, alta resistência ao desgaste e alta tenacidade. Alguns moldes de alta qualidade também usam materiais de metal duro ou cerâmica.

Q2: Quanto tempo dura o ciclo de produção da matriz de estampagem do painel externo da porta dianteira direita automotiva?

A2: O ciclo de fabricação da matriz de estampagem do painel externo da porta dianteira direita automotiva é normalmente de 8 a 15 meses, dependendo da complexidade do produto, dos requisitos técnicos e das capacidades da empresa fabricante. Seu desenvolvimento envolve vários estágios, incluindo design, análise, processamento, montagem e depuração, e é o culminar de tecnologia, experiência e tempo.

Q3: Como garantir a vida útil da matriz de estampagem do painel externo da porta frontal direita?

A3: A chave para garantir a vida útil da matriz inclui: ① Seleção de materiais de matriz de alta qualidade e processos avançados de tratamento térmico; ② Usinagem de precisão e rigoroso controle de qualidade; ③ Um sistema de lubrificação e refrigeração bem projetado; ④ Operação padronizada, manutenção e conservação regular; ⑤ Reparo e remanufatura oportuna de desgaste. Através destas medidas abrangentes, a vida útil da matriz pode atingir 500.000 a 1.000.000 de ciclos ou mais.
